При обработке изношенных автопокрышек режущий орган - шероховальная головка, вращаясь с угловой скоростью, совершает поступательное движение по контуру обрабатываемого изделия. Траектория отлета частиц резиновой крошки от шероховальной головки изменяется в зависимости от места расположения режущего органа. Начальная скорость отлета частиц резиновой крошки составляет порядка 40 м/с, поэтому уловить большую часть материала за счет увеличения скорости движения воздуха в рабочем проеме укрытия не представляется возможным. Этим и объясняется неэффективная работа существующей конструкции местного отсоса.

Основным принципом разработки эффективной конструкции укрытия шероховальной головки должно быть придание укрытию такой формы, при которой его передняя стенка перекрывала бы траекторию отлета частиц. Вследствие резкого изменения траектория отлета частиц в крайних положениях режущего органа технически невозможно разработать такую форму, что делает необходимым конструирование отсоса с регулируемым положением передней стенки.

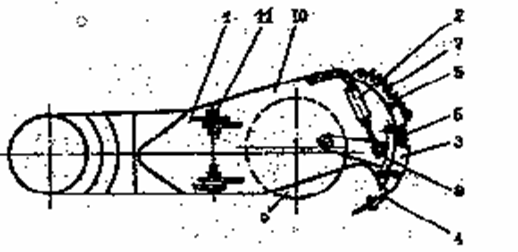

Разработана конструкция местного отсоса от шероховального станка, обеспечивающая полное улавливание частиц резины за счет подвижной передней стенки укрытия, которая прилегает во всех положениях режущего органа к обрабатываемой поверхности. Кожух 1 (см. рисунок) отсоса оборудован пневмоцилиндром 2, который взаимодействует с кривошипом 3, жестко связанным с подвижной заслонкой 4, перемещающейся по передней стенке 5 кожуха 1 отсоса по направляющим 6. Заслонка 4 присоединена к пружине 7, закрепленной другим концом к кожуху 1. Угол поворота кривошипа 3 ограничен ограничителем 8. Для осуществления профилактических осмотров и текущих ремонтов режущего органа 9 верхняя стенка отсоса 10, на которой смонтированы пневмоцилиндр 2 и кривошип 3, откидывается вокруг болтов 11.

Работа устройства заключается в следующем. При включении режущего органа в работу пневмоцилиндр 2 взаимодействует кривошипом 3 на подвижную заслонку 4 и вводит ее в соприкосновение с поверхностью обрабатываемого изделия. Этим достигается покрытие траектории отлета частиц материала во всех точках резания. Плавность соприкосновения заслонки 4 с обрабатываемой поверхностью обеспечивается посредством пружины 7 с определенным усилием. При полной обработке изделия и возвращения режущего органа в начальное перед обработкой положение, перекрывается подача сжатого воздуха в пневмоцилиндр, и подвижная заслонка под воздействием пружины отводится в исходное положение.

Разработанная конструкция местного отсоса от шероховального станка, имеющая подвижную переднюю заслонку позволяет максимально перекрыть траекторию отлета частиц, что значительно увеличивает степень улавливания материала, срезаемого с обрабатываемой покрышки.
