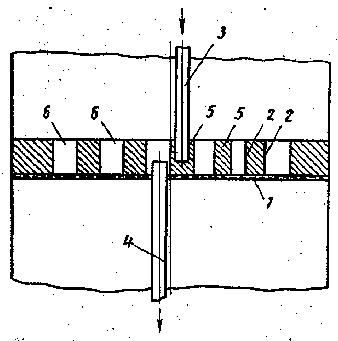

Массообменная тарелка содержит горизонтальное перфорированное основание 1 (см. рисунок) с вертикальной перегородкой 2 и переливное устройство, состоящее из приемного 3 и сливного 4 патрубков. Вертикальная перегородка 2 образует замкнутый канал спиралевидной формы, включающий прямой и обратный 6 участки.

Массообменная тарелка работает следующим образом. Жидкая фаза с вышележащей ступени контакта по приемному патрубку 3 поступает на вход прямого участка 5 канала спиралевидной формы, образованного вертикальной перегородкой 2, установленной на перфорированном основании 1 и движется по нему от центра тарелки к периферии. Отразившись от стенки колонны в конце прямого участка 5 канала, поток жидкости попадает в его обратный участок 6 и, возвращаясь к центру тарелки, стекает по сливному патрубку 4 на вход прямого участка нижележащей тарелки.
