Номер

50-154-00

Наименование проекта

Секционный насос с шарнирным сочленением

Назначение

Использование при конструировании и изготовлении погружных центробежных насосов для добычи нефти и откачки воды из наклонно-направленных и искривленных скважин

Рекомендуемая область применения

Ликвидация открытых газовых и нефтяных фонтанов

Описание

Результат выполнения конструкторской разработки.

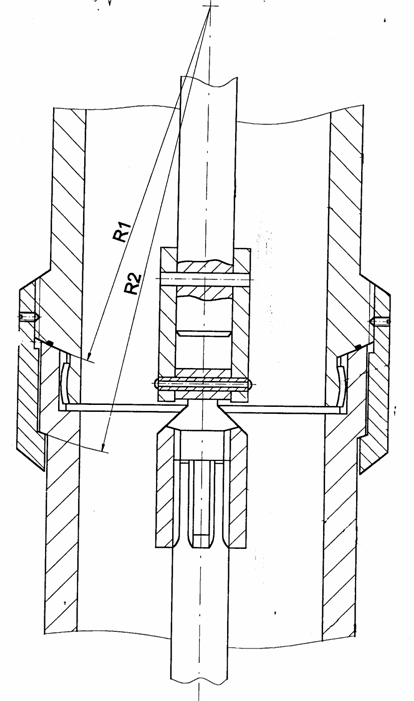

На нижнем конце корпуса верхней секции насоса (см. рису­нок) с помощью резьбового соединения закреплен сферический элемент. На верхнем конце корпуса нижней секции насоса, снабженного сферическим гнездом для размещения сферического элемента, устанавливается фиксатор продольного смешения. Сочленение выходного конца вала верхней секции насоса с выходным концом вала нижней секции насоса осуществляется с помощью шарнирной муфты.

Использование секционных насосов позволяет проходить места искривлений скважины без механических повреждений и нарушения герметизации.

Секционный насос с шарнирным сочленением

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение затрат на замену насосов в 1,5-2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.11.2000
