Результат выполнения конструкторской разработки

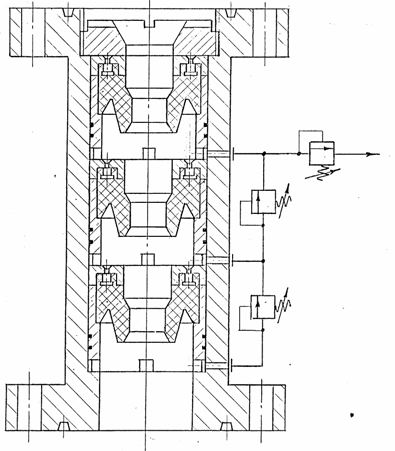

Герметизирующая головка (см.рисунок) состоит из корпу­са с двумя фланцами, в котором размешены уплотнительные элементы, зажатые между распорными втулками и нажимной гай­кой. Полости, образующиеся в корпусе между уплотнительными элементами, соединены между собой системой трубопроводов, снабженных аппаратами (предохранительными клапанами), обеспечивающими заданный перепад давления. При этом полость под нижним уплотнительным элементом при монтаже головки на устье скважины устанавливается связанной с полостью скважи­ны, а полость под верхним уплотнительным элементом соедине­на через клапан с выкидным манифольдом скважины. Аппараты (предохранительные клапаны) настраиваются на заданный пере­пад давления, определяемый по формуле:

где Рс -скважинное давление;

П - число уплотнительных элементов.

Использование устройства позволяет повысить срок эксплуатации сальниковых устройств.

Головка герметизирующая
