Семена зернобобовых культур и, прежде всего, нута относятся к числу легкоповреждаемых при обмолоте серийными молотильными устройствами зерноуборочных комбайнов. Микротравмирование и повреждение, в том числе дробление, семян зависит как от физико-механических свойств самих семян, так и от рабочих органов - молотильного барабана, бичей, подбичников и т.п. Требования к последним должны вырабатываться после испытаний семян на специальной установке.

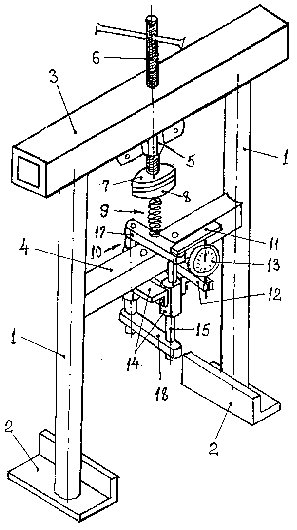

Разработана и апробирована установка, которая включает две вертикальные трубчатые стойки 1 (см. рисунок), опирающиеся на башмаки 2. Стойки несут на себе силовую балку 3, между стойками закреплена поперечина 4, на которой смонтированы устройства для испытаний. В устройствах предусмотрено два вида нагружателей семян. Один из нагружателей передает на семена силу сжатия и содержит смонтированный в направляющем корпусе 5 (под силовой балкой) винт 6 с мелкой резьбой, заканчивающийся верхней опорой 7. Последняя может соприкасаться с нижней опорой 8, которая закреплена на пружине 9. Противоположный конец пружины опирается на траверсу 10, а через нее - на поперечину 4. К траверсе присоединена пружинистая пластина 11, а к поперечине - нагрузочная консоль 12, между ними помещен индикатор нагрузки 13. Основу второго нагружателя ударного действия составляет упоминавшаяся траверса 10, в состав которой входят; прикрепленные к поперечине 4 угольники с цилиндрическими направляющими 14, подвижные штанги 15, на концах которых закреплены верхняя 17 и нижняя 18 перекладины. Второй нагружатель замыкается на те же силовые и измерительные элементы - пружину 9, пружинистую пластину 11, нагрузочную консоль 12 и индикатор 13. В процессе работы установка снабжается расходными пластинками из стали, алюминия, резины и т.п.

При определении свойств семян, воспринимающих силу сжатия, между опорами 7 и 8 поочередно устанавливают пластинки из различных материалов, получая пары; сталь-сталь (с.-с.); сталь-алюминий (с.-ал.); сталь-резина (с.-р.); алюминий-алюминий (ал.-ал.); алюминий-резина (ал.-р.); резина-резина (р.-р.). Между пластинами помещают семя различной влажности (в диапазоне 5-20%). Аналогичным образом проводят подготовку для воздействия на семена ударных нагрузок. В этом варианте пластинки из различных материалов устанавливают между поперечиной 4 и верхней перекладиной 17 траверсы 10. Семя различной влажности также помещают между пластинками.

При испытании на сжатие винт 6 с опорой 7 подводят до соприкосновения с семенем, размещенным между пластинами. После этого шкалу индикатора 13 выставляют на ноль и продолжают винтом воздействовать на семя, одновременно сжимая пружину 9. Записывая показания индикатора, испытания продолжают до разрушения семени. При испытании на ударные нагрузки, после необходимой подготовки, траверсу 10 поднимают на штангах 15, сжимая пружину 9. Далее шкалу индикатора 13 выставляют на ноль и опускают траверсу. Под действием собственного веса и усилия пружины верхняя перекладина 17 траверсы через пластинку ударяет по семени, величину нагрузки фиксирует индикатор. Силу удара регулируют за счет перемещения с помощью винта 6 и опор 7, 8, что изменяет рабочее усилие пружины. Максимальная сила удара достигается при полном ходе штанг 15 после предельного предварительного поджатия пружины.
