ИННОВАЦИИ БИЗНЕСУ

В производстве специальных видов стекла с селективным пропусканием электромагнитного излучения широко используются ионно-плазменные установки для напыления покрытий.

Целью данной работы являлось определение оптимальных режимов напыления для получения тонкопленочных покрытий с высокими солнцезащитными свойствами. Исследовалась возможность использования для солнцезащитного остекления однослойных электродуговых покрытий на основе титана.

Для оценки степени солнцезащиты применялся коэффициент видности, определяемый путем деления визуального коэффициента светопропускания на коэффициент интегрального светопропускания во всей оптической области спектра.

Были исследованыti-, tio-, tino-иtin-покрытия в широких интервалах варьирования технологических параметров.

В результате проделанной работы определены варианты использования покрытий каждого вида, а также обоснованы оптимальные режимы напыления в зависимости от требуемого светопропускания для конечного стекла. Оптимальность того или иного покрытия оценивалась на основе показателей износостойкости, кислотостойкости, шероховатости, микротвердости и степени солнцезащиты покрытий.

Для всех видов покрытий характерно наличие солнцезащитных свойств, усиливающихся с увеличением толщины покрытия. Указанная зависимость изображена на рисунке для следующих видов покрытий:

ti-покрытие (сила тока(i) 200a,давление в рабочей камере (р) 6,67х10^-2Па, расстояние до катода(l)180 мм); Тio-покрытие (i=200А, р=0,40Па,l=180мм); tino-покрытие (i=200А, р= 0,40 Па,l=180мм, соотношение кислорода и азота в газовой смеси 1:3); -tin-покрытие (i=200А, р= 0,40 Па,l=180мм).

Исследования показали, что полученные с помощью электродугового метода покрытия не уступают по своим качественным характеристикам покрытиям, получаемым другими вакуумными методами, в частности, широко применяемому магнетронному методу. При этом данный метод характеризуется сравнительно более низкими экономическими затратами, высокой скоростью конденсации и возможностью гибкого изменения технологических параметров напыления, что и определяет перспективность его применения.

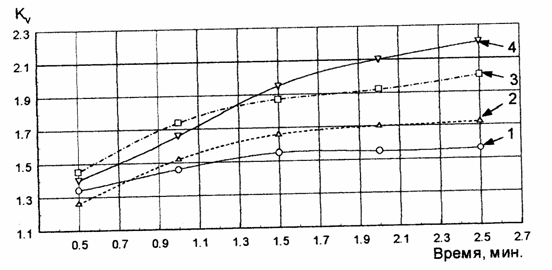

Зависимость коэффициента видности стекла с покрытием от времени напыления:

1 -ti-покрытие;2 -tio-покрытие;3 -tino-покрытие;4 -tin-покрытие
