ИННОВАЦИИ БИЗНЕСУ

Вакуумная ионная бомбардировка подготавливает поверхность обрабатываемых изделий перед нанесением плазменных покрытий, которая заключается в термомеха­нической активации поверхности и образовании центров конденсации покрытий, что обеспечивает высокую адгезионную прочность ионно-плазменных покрытий.

Были проведены исследования влияния времени ионной бомбардировки на проч­ность плазменных покрытий. Ионная бомбардировка проводилась при высоком вакууме в реакционной камере (2.66-2.65)Ч10^-5Па.

Изучение прочностных свойств образцов из инструментальных сталей, прошедших активную ионную обработку показали, что прочность сталей с покрытиями за­висит от времени ионной бомбардировки. В большинстве случаев, чем длительнее процесс ионной бомбардировки, тем более высокую прочность имеют образцы с покрытиями. Эта особенность объясняется тем, что образцы прогреваются более равно­мерно по всему объёму и зона отпуска становится больше, что подтверждается по­вышением пластичности из-за повышенной температуры образцов.

Из полученных результатов следует, что плотность дислокаций в поверхностном слое образцов значительно возрастает до 20 минут обработки плазменным потоком см.рисунок. Последующее увеличение времени ионной бомбардировки мало влияет на дислокационную структуру поверхностного слоя. Наблюдается тенденция к умень­шению плотности дислокаций. Эта особенность связана с тем, что поверхностный слой образцов достигает максимального насыщения атомами и ионами катодного пучка.

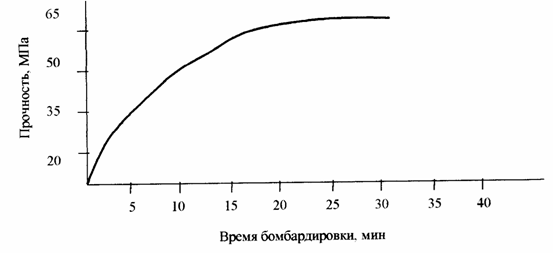

Время бомбардировки - прочность покрытия
