Наименование проекта

Резиновое кольцо с магнитом для измерения угла поворота

Назначение

Передача сигнала с вращающегося вала

Рекомендуемая область применения

Комплектование механизмов измерительными приборами

Описание

Результат выполнения конструкторской разработки.

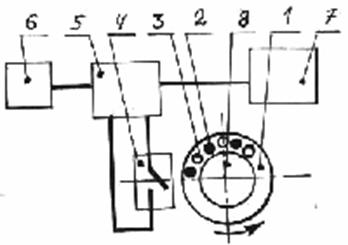

Состоит из вала 8 (см. рисунок), на которое надевают резиновое кольцо с вулканизированными плоскими магнитами, расположенными на одинаковом расстоянии друг от друга. На станине вблизи вала с кольцом устанавливают геркон, При вращении магниты последовательно подходят к геркону, синхронно замыкают электроды геркона. Частота замыкания суммируется электросхемой и сравнивается с опорной частотой генератора. При большем угле поворота регистрируется больше замыканий. Угол поворота высвечивается на шкале.

Преимущества перед известными аналогами

Наличие расположенных под углом друг к другу плоских постоянных вулканизированных магнитов

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.10.2000
