Номер 47-041-00 |
Наименование проекта Установка для определения параметров механических колебаний спиральных электродов разрядных ламп |
Назначение Контроль качества электродов ламп |
Рекомендуемая область применения Сборка электродного узла |
Описание
Результат выполнения конструкторской разработки.

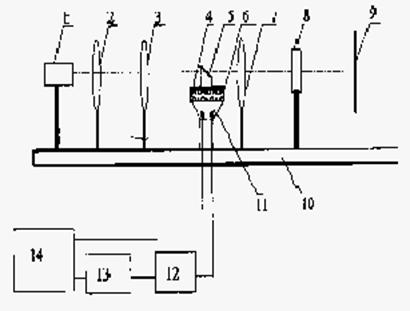

Установка состоит из: осветителя 1 (см. рис.1), оптической системы, состоящей из трёх линз 2,3,7; электродинамического вибратора 11, на котором крепят площадку 6; фотоэлемента 8; экрана 9; прокладки из поролона 4. Все элементы монтируются на оптической скамье 10. Исследуемый электрод 5 укрепляют на площадке вибратора. Вибратор питается от генератора 14 типа Г3-109. Частоту переменного напряжения, снимаемого с генератора, определяют при помощи частотомера 13 типа Ч3-33. Силу электрического тока, протекающего через вибратор, регистрирует миллиамперметр 12. Методика определения резонансной частоты: включают осветитель в сеть и добиваются четкого изображения спирали на экране. Плавно изменяя частоту сигнала, подаваемого на вибратор, добиваются максимальной амплитуды колебаний электрода. Резонансная частота регистрируется при помощи частотомера. Значениеfрезонансной частоты также может быть рассчитано по формуле (1), гдеs - собственное число; a - коэффициент жёсткости электрода при поперечном изгибе; m - погонная масса спирального электрода. Амплитуда a колебаний электрода отсчитывается по шкале, закрепленной на экране. Добротность q колебательной системы находится как отношение (2), гдеk - коэффициент, учитывающий длину спирального электрода. Амплитуду bмеханических колебаний вибратора, необходимую для определения добротности электрода, находят из градуировочной зависимости смещения площадки, на которой укреплен электрод, от тока, протекающего через обмотку вибратора (рис. 2). Сдвиг фазы между колебаниями площадки вибратора и электродом определяется осциллографическим методом. Для этого на вертикальный и горизонтальный входы осциллографа подаются сигналы, снимаемые с фотоэлемента, на который проекти-руется изображение электрода и сопротивления включенного последовательно с обмоткой вибратора. При помощи установки были определены параметры вольфра-мового спирального электрода люминесцентной лампы типа ЛБ-40. Спираль имеет следующие параметры: масса 16 мг; диаметр вольфрамовой проволоки 32,5 мкм; диаметр керна моноспирали 132 мкм; количество моноспирали 4 мм -1; диаметр керна биспирали 210 мкм; количество витков биспирали 4 мм -1; диаметр керна триспирали 0,78 мм; количество витков триспирали 10; длина триспирали 6 мм. Коэффициентkдля этого электрода равен 0,12. Эксперименты показали, что резонансная частота колебаний спиральных электродов составляет 48,3 Гц при амплитуде колебаний 0,64 мм. Значение добротности, определенной по формуле (2), равно 112,5. Сдвиг фаз между колебаниями электрода и вынуждающей силы на резонансе равенp/ 2. Расчетное значение резонансной частоты по (1) составляет 49,7 Гц. Расходимость при этом не превышает 2,8%.

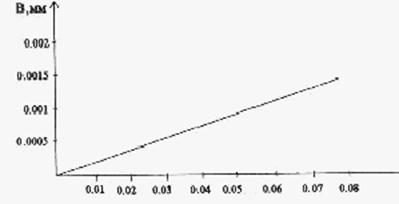

Рис. 2 |
Преимущества перед известными аналогами Повышенная надежность |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Улучшение качества на 25 %. |
Возможность передачи за рубеж За рубеж не передаётся |
Дата поступления материала 15.03.2000 |
