ИННОВАЦИИ БИЗНЕСУ

Номер

47-031-00

Наименование проекта

Прибор для светозвуковой регистрации промышленных электроакустических полей

Назначение

Сигнализация о превышении уровней электроакустического поля

Рекомендуемая область применения

Регулирование электроакустических полей

Описание

Результат выполнения конструкторской разработки.

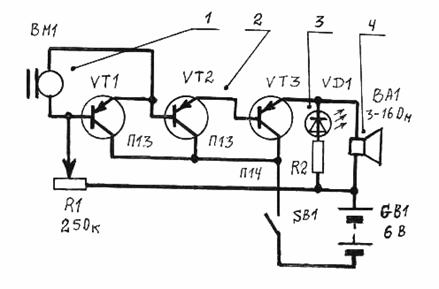

Состоит из электроакустического многопластового микрофона 1 (см. рисунок), усилителя низкой частоты 2, фотодиода 3, громкоговорителя 4. Усилитель собран с непосредственной связью. В первых двух каскадах используются маломощные транзисторы, в выходном каскаде используется мощный транзистор, нагруженный на фотодиод и громкоговоритель. Электроакустический многопластовый микрофон выделяет из электромагнитных шумов только электроакустическое поле, вырабатывая при этом электрический ток малой величины, который усиливается и передается на световой и звуковой сигнализаторы.

Преимущества перед известными аналогами

Наличие многопластового микрофона и светового сигнализатора

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.02.2000
