Номер 47-027-00 |
|||
|
Наименование проекта Штамп для гибки асимметричного хомутика |
|||
|
Назначение Гибка хомутика из заготовки |
|||
|
Рекомендуемая область применения Сборочные работы в мастерских, цехах. |
|||
|
Описание

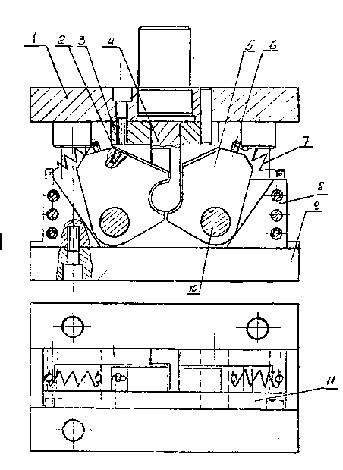

Результат выполнения конструкторских разработки. Состоит из нижней плиты 9 (см. рисунок), на которой закреплен корпус 8. В корпусе при помощи двух пальцев 10 закреплены кулачки 5 с профилем хомутика, закрытые крышкой 11. В корпус и кулачки запрессованы штыри 6, на которых закреплены пружины 7 для удержания кулачков в верхнем положении. На кулачках закреплен передвижной упор 2 для установки заготовки. К верхней плите 1 прикреплен пуансонодержатель 3 с пуансоном 4. Вырубленную заготовку укладывают на кулачки, находящиеся в открытом состоянии, до упора. При ходе ползуна пресса вниз пуансон давит на кулачки вместе с заготовкой и кулачки обжимают заготовку по контуру пуансона. При ходе ползуна пресса вверх кулачки раскрываются и возвращаются пружинами в первоначальное положение. Готовая деталь снимается с пуансона. Затем процесс повторяется.
|
|||
|
Преимущества перед известными аналогами Высокая надежность |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение производительности труда в 1,9 раза. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 15.03.2000 |
