ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 47-023-00 |
|||
|
Наименование проекта Светозвуковой индикатор определения неисправности транзисторов |
|||
|
Назначение Обнаружение в схеме неисправных полупроводниковых элементов |
|||
|
Рекомендуемая область применения Ремонт электронных схем |
|||
|
Описание

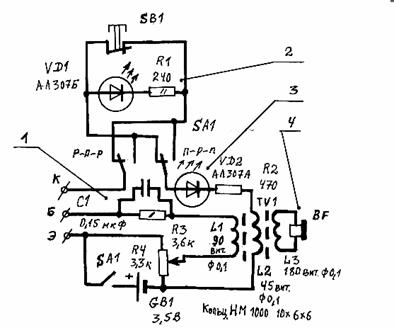

Результат выполнения конструкторской разработки. Состоит из блокинг-генератора 1 (см. рисунок), первого индикационного фотодиода 2, второго индикационного фотодиода 3, телефона 4. Индикатор щупами подключают к проверяемому транзистору, что создает режим генерирования для транзистора. При нажатии кнопки по току коллектора сравниваются равноценные каскады и если транзистор исправен, то на телефоне прослушивается звук на частоте 1000 Гц, если транзистор пробит, то загорается второй индикационный диод, если в транзисторе внутренний обрыв, то отсутствует звук, не светится первый индикационный диод и не загорается второй индикационный диод.
|
|||
|
Преимущества перед известными аналогами Наличие фотодиодных индикационных схем |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости ремонта в 1,6 раза. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 15.02.2000 |
