Результат выполнения конструкторской разработки.

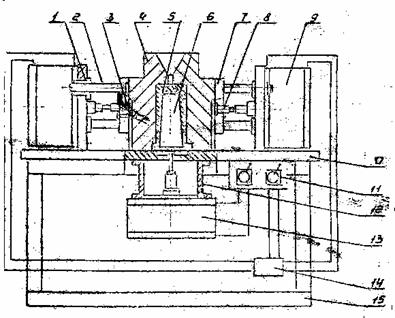

В конструкцию стенда входит основание 15 (см.рисунок), сваренное из уголков 50х50х4 мм. На основание монтируется стол 10, на котором закреплены два горизонтальных пневмоцилиндра 9, соединенные тягами 8 с подвижными плитами 7. В каждую подвижную плиту установлены две направляющиеся скалки 2, которые проходят через втулки 1, запрессованные вертикальные стойки стола. Подвижные плиты соединены с половинками кокиля 4 специальными винтами 3. На нижней части стола через фланец 12 закреплен пневмоцилиндр 13, шток которого соединен со стержнем 6 кокиля тягой. Горизонтальные пневмоцилиндры диаметром 200 мм и ходом 50 мм и вертикальным диаметром 250 мм ходом 30 мм соединены с пневмораспределителем 11марки 43Г-08-61 ГОСТ 18647-78. Полости горизонтальных пневмоцилиндров соединены между собой трубопроводами через тройник 14. Управляются пневмоцилиндры двумя пневмораспределителями. Кокили закрываются двумя горизонтальными пневмоцилиндрами до соприкосновения полостей разъема кокиля. Вертикальный пневмоцилиндр устанавливает стержень кокиля в крайнее верхнее положение. Для освобождения детали 5 после заливки необходимо вертикальным пневмоцилиндром переместить стержень кокиля в крайнее нижнее положение и произвести разъем кокиля горизонтальными пневмоцилиндрами,

В конструкции стенда предусмотрена несложная смена кокилей
