Результат выполнения конструкторской разработки.

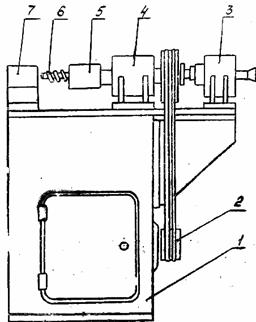

Состоит из стола 1 (см. рисунок), на котором устанавливают привод 2, состоящий из электродвигателя, клиновых ремней и устройства для натяжения ремней; пневмоцилиндра 3, шток которого шарнирно связан со шпинделем и выполняет возвратно-поступательное движение режущего инструмента; корпуса подшипников 4: в который установлен шпиндель 5, передающий вращательно- и возвратно-поступательное движения режущему инструменту; режущего инструмента 6, роль которого выполняет фреза типа червячного вала с левым направлением винта и шагом 7 мм: механизма зажима 7, состоящего из подвижных губок с возвратно-поступательным движением. Привод на зажим осуществляется от пневмоцилиндра через рейку и зубчатые колеса. РВД устанавливают в механизм зажима до упора, одновременно включают пневмоцилиндр зажима и подачу режущего инструмента. Обработку осуществляют до нажатия кулачком конечного выключателя, затем инструмент отводится в исходное положение. РВД разжимается и снимается. Глубина обработки регулируется кулачком. Станок позволяет работать в полуавтоматическом режиме.
