Номер

47-010-00

Наименование проекта

Самоуплотняющаяся заглушка для гидропроводов с резьбовыми наконечниками

Назначение

Испытание на герметичность сварочных швов гидропровода

Рекомендуемая область применения

Гидросистемы высокого давления

Описание

Результат выполнения конструкторской разработки.

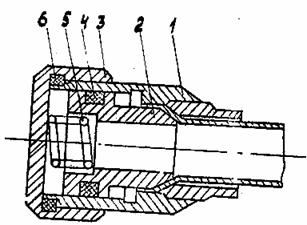

Заглушка для гидропроводов с резьбовыми наконечниками, имеющая три типоразмера под резьбу М33х2; М24х1,5; М20х1,5 состоит из втулки 1 (см. рисунок), наконечника 2, пружины 5, гайки специальной 3, уплотнительных колец 4 и 6. Для проведения испытаний на резьбу наконечника гидропровода ввертывают самоуплотняющуюся заглушку до соприкосновения поверхностей конусов. В гидропровод нагнетается масло и создается необходимое давление, одновременно возникает давление и в бесштоковой полости заглушки. Если испытание проводится при давлении Р-100 кг/см 2, то сила прижима поверхностей конусовq -755 кг. После проверки свариваемого шва гидропровода на герметичность давление снижается, и заглушка свободно отвертывается без применения ключей.





Преимущества перед известными аналогами

Высокая надежность

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда в 1,8 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

15.12.1999
