Результат выполнения конструкторской разработки.

Машина состоит из рамы, сдвигателя слоя банок, сдвигателя ряда банок, шах-

ты с рабочим столом, механизма опускания и подъема рабочего стола, механизма укладки прокладок, механизма выталкивания коробки, привода, щита управления.

Привод машины состоит из электродвигателя, редукторов, вакуум-насоса, цепных и зубчатых передач.

Банки, поступающие непрерывно к сдвигателю ряда, сдвигаются последним на крышку, где формируется слой банок 3х4 для банок № 2, 3, 8 или 2х6 для банок № 19. Затем сдвигатель слоя передвигает 12 банок на крышку рабочего стола, а механизм укладки прокладок кладет последнюю на банки. Электросигнал от сдвигателя слоя поступает на электромагниты фиксаторов, которые поочередно выходят из зацепления с гребенками и опускают рабочий стол в шахту на высоту банки. Цикл повторяется до полного заполнения шахты. Затем электросигнал от датчика шахты включает электромагнитную муфту, и через зубчатую и цепную передачи поворачивается кулачковый вал. Кулачки вала поднимают рабочий стол с банками по шахте в коробку, установленную в фальшкоробе, плавно переворачивают его, одновременно выталкивая коробку с банками из фальшкороба.

В зависимости от номера банки переустанавливаются гребенки и сдвигатель слоя банок.

Электронная система обеспечивает функционирование машины и автоматическое управление электрооборудованием по разработанному алгоритму.

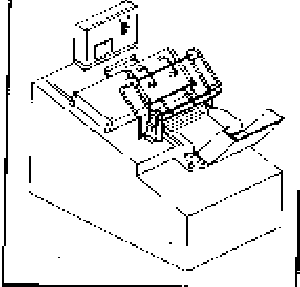

Машина для укладки консервных банок в картонные коробки
