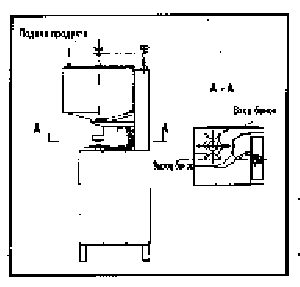

Механизмы и узлы дозатора смонтированы на раме сварной конструкции из стального проката. На ней расположены бак с механизмом дозирования и привод. Механизм дозирования состоит из цилиндра, поршня,. стакана, клапанов. Привод выполнен из понижающего редуктора, угловой передачи и мальтийского механизма. Клиноременной передачей привод соединен с электродвигателем. На тихоходном валу редуктора закреплен кривошипно-шатунный механизм, основные детали которого корпус кривошипа, ось, шатун, штанга, соединения с помощью траверсы со штоком поршня механизма дозирования.

На раме также закреплен стол, по которому с помощью фигурной звездочки банки подаются в зону их наполнения. Положение банок фиксируется механизмом подачи банок, состоящим из звездочки полумуфты, соединенной с полумуфтой привода. На раме также закреплены выключатель, кронштейн с рычагом и копиром.

Поступающие по конвейеру или течке пустые банки попадают в звездочку, которая передвигает банки на шаг, равный диаметру банки, под разливочный поршень. Поршень, двигаясь вертикально возвратно-поступательно через бак с продуктом, засасывает дозу и выталкивает ее в банку.

Предусмотрена простая настройка на точность дозирования, доступная санобработка.

Результат выполнения конструкторской разработки.

Дозатор жидких и пастообразных продуктов
