Номер

42-192-00

Наименование проекта

Станок для рубки короткомерных стержней

Назначение

Для рубки короткомерных металлических стержней при изготовлении армированных железобетонных конструкций.

Рекомендуемая область применения

Строительство

Описание

Описание к ИЛ № 42-192-00

Данная работа - результат выполнения конструкторской разработки.

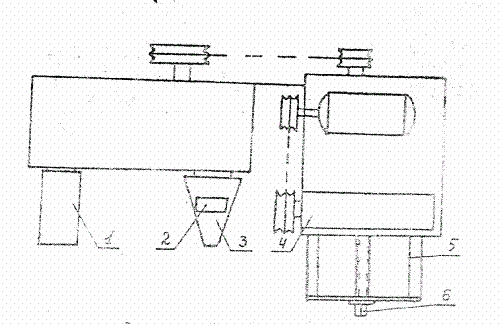

Станок для рубки стержней (см. рисунок) изготовлен на базе списанного протяжного станка и состоит из вращающихся ножей 1, прижимного ролика 2, усеченного конуса 3, правильного барабана 4, направляющих скольжения 5 и винтовой пары 6.

Рубка стержней различной длины двумя постоянно вращающимися ножами осуществляется за счет изменения скорости протягивания на усеченном конусе и прижимном ролике. Вращение с одинаковой угловой скоростью ножей и конуса позволяет за один оборот отрубить стержни различной длины в зависимости от положения прижимного ролика и протягиваемой проволоки. Перемещение прижимного ролика и проволоки с правильным барабаном на заданную длину резки происходит за счет наличия двух направляющих скольжения и винтовой пары.

Станок для рубки короткомерных стержней

Преимущества перед известными аналогами

Совмещение операции протяжки и рубки стержней

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 10% уменьшились отходы металла

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.11.2000
