Номер 42-190-00 |
|||
|
Наименование проекта Люннет подвижный |
|||
|
Назначение Для обработки протяжек или длинных изделий типа валов на станках с ЧПУ |
|||
|
Рекомендуемая область применения Машиностроение |
|||
|
Описание
Описание к ИЛ № 42-190-00
Данная работа - результат выполнения конструкторской разработки.

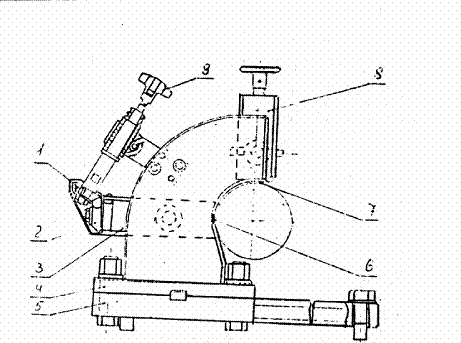

Люнет (см. рисунок) состоит из корпуса 4 горизонтальной пиноли 3 и ролика 6, которые при вращении рукоятки 9 и шестерен 1 и 2 имеют горизонтальное возвратно-поступательное движение. При изменении диаметра изделия за счет перемещения горизонтальной пиноли и ролика уравновешивается радиальное усилие. Вертикальное усилие компенсируется вертикальной пинолью 8 и наконечником 7. Люнет с помощью угольника 5 устанавливается на суппорте станка и вместе с резцедержателем имеет постоянное перемещение относительно изделия, за счет чего предотвращается несоосность рабочих поверхностей при обработке длинных изделий. Люнет подвижный |
|||
|
Преимущества перед известными аналогами Внедрение люнета позволило высвободить два универсальных токарных станка. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 30% повысилась производительность труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 01.11.2000 |
