Описание к ИЛ № 42-159-00

Результат выполнения конструкторской разработки.

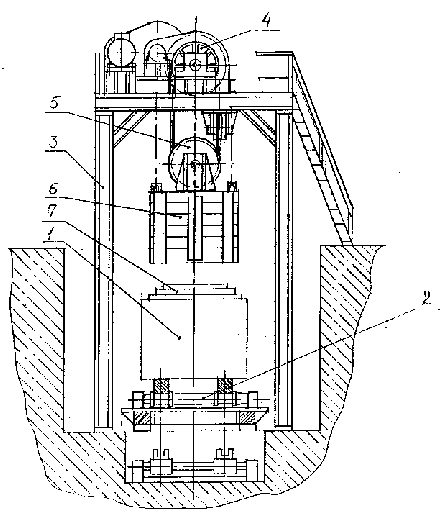

Установка работает следующим образом. Прокатанная на стане горячей прокатки, полоса подается на одну из установленных в группу моталок,захлестывается вокруг ее барабана и наматывается на него. После полной намотки полосы, образовавшийся рулон 1 снимают с барабана моталки и с помощью кантователя устанавливают на транспортер 2 таким образом, чтобы торец рулона, расположенный со стороны противоположной направлению снятия рулона с моталки, был направлен вверх с вертикальным расположением его центральной оси. Во время снятия рулона с одной моталки следующую прокатанную полосу наматывают на другую моталку, с которой, в последующем, намотанный рулон таким же образом устанавливают на транспортер с определенными шагами между ними. С помощью транспортера рулоны с пошаговой подачей перемещают в направлении поворотного стола. Под порталом установки 3 для доработки рулонов, размещенной в позиции остановки рулонов, рулоны поочередно останавливаются. Часть рулонов, на которых имеются выступающие по внутреннему диаметру витки, образовавшиеся при снятии рулона с моталки, обрабатывают с помощью упомянутой установки. Для этого при помощи приводной лебедки 4 и трособлочной связи 5 грузовой элемент 6 опускают до его взаимодействия с выступающими витками 7 рулона и осаживают их до плоскости торца рулона. Вес грузового элемента подбирают исходя из максимально возможных усилий осаживания витков. После осаживания витков грузовой элемент поднимают и рулоны перемещают на следующую позицию в направлении поворотного стола.

Установка для доработки рулонов
