Описание к ИЛ № 42-097-00

Результат выполнения конструкторской разработки.

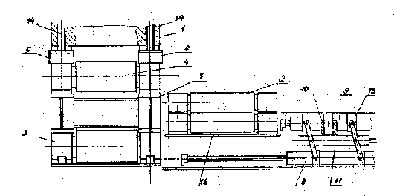

Устройство (см. рисунок) включает в себя клеть прокатного станаiс рабочими валками 2, опорными нижним 3 и верхним 4 валками, гидроцилиндр нажимного устройства (ГНУ) 5, расположенный со стороны привода стана, гидроцилиндр нажимного устройства (ГНУ) 6, расположенный со стороны перевалки, вставку 7, гидроцилиндр смены опорных валков 8, гидроцилиндр смены рабочих валков 9 с вертикальными направляющими 10, гидроцилиндр подъема платформы 11, тележку боковой сдвижки 12, платформу 13.

Устройство работает следующим образом. Перед вывалкой рабочих валков из клети гидроцилиндром поднимают платформу совместно с гидроцилиндром смены рабочих валков, после этого производят вывалку рабочих валков из клети стана на тележку боковой сдвижки. Освобождают проем перед клетью, занимаемый тележкой боковой сдвижки и цилиндром, вываливают нижний опорный валок из клети, устанавливают на него вставку и вновь заваливают в клеть. После этого отсоединяют ГНУ со стороны привода 5 и ГНУ со стороны перевалки 6 от нажимных винтов 14 и опускают их вместе с верхним опорным валком на вставку. Затем весь комплекс, состоящий из нижнего опорного валка, вставки, верхнего опорного валка, ГНУ 5 и 6 вываливают из клети цилиндром смены опорных валков. Завалка в клеть новых комплектов после замены изношенных производится в обратной последовательности.

Устройство для ремонта клети прокатного стана
