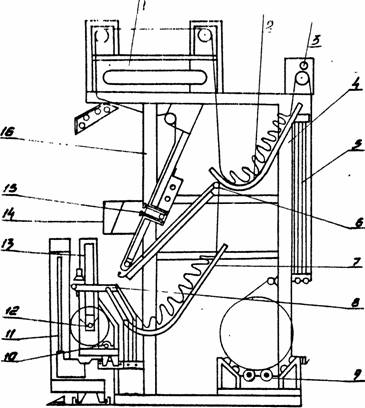

Машина имеет размоточное устройство 9, установлен­ное на опорной раме остова 4; раздубликатор 5, закрепленный в боковых стойках остова; приводной вал 3 с прижим­ным валиком для подачи материала из размоточного устрой­ства, лотковый накопитель 2, установленный между привод­ным валом размоточного устройства и транспортирующим устройством 1, смонтированным на боковых стойках остова. Экран 16 также крепится к боковым стойкам остова. За экраном установлены отклоняющийся вал 6 и бункер-накопи­тель 7, под экраном - дополнительный горизонтальный экран 8 и намоточное устройство 12 с механизмом вырав­нивания кромки 10, рядом с экраном монтируется измери­тельный блок 14, кинематически связанный с транспорти­рующим устройством и устройством для измерения ширины 15. Намоточное устройство 13 снабжено механизмом съема рулона 11.

Машина работает следующим образом.

Рулон материала помещают в люльку размоточного устрой­ства. Конец полотна подводят к планкам заправщика. При включении приводов заправщика и размоточного устройства планки заправщика зажимают концы полотна и протаскивают его по всей линии заправки материала. Во время движения планки заправщика мимо конечных выключателей происхо­дит: отключение привода транспортирующего устройства, останов и повторный пуск привода запрвщика для накопления некоторого количества материала в транспортирующем устройство в виде петли и останов планки заправщика у нулевой линии на экране.

После того как оператор сбросит показания счетчика, движение направщика продолжается. Заправщик останавливается у скалки намоточного устройства, освободив конец по­лотна, и зачем по команде оператора возвращается в исходное положение.

Оператор наматывает конец полотна на скалку намо­точного устройства, выдвигает дополнительный экран, ста­вит его в рабочее положение и осуществляет браковку и измерение материала. Для проведения контроля разнооттеночности материал накапливается в бункере-накопителе и оператор сравнивает его цвет с цветом материала на до­полнительном экране.

После проверки оттенка (в начале и конце рулона) включают намоточное устройство, которое наматывает материал на оправку, затем механизм выравнивания кромки автомати­чески выставляет намоточное устройство в исходное (зап­равочное) положение, и оператор с помощью механизма съема снимает рулон с оправки (изменяющей при этом свое сечение), после чего механизм съема рулона возвращается в исходное положение и цикл повторяется.
