Восстановление изношенных поверхностей стальных деталей происходит путем нанесения расплавленного элект­рической дугой металла электродной проволоки в среде углекислого газа, а упрочнение - за счет науглероживания поверхностного слоя вибрирующим графитовым угле­родом с образованием перлитно-ледебуритной структуры (либо смешанной структуры из мартенсита, троостита и ледебурита) с твердостью 52-58 Нrcэ.

Установка состоит из следующих основных узлов:

1.станины с основными узлами;

2.поворотного стола с установленной деталью и элект­роприводом;

3.механизма подачи присадочной проволоки,

4.механизма вибрации графитового электрода,

5.источника питания дуги постоянным током,

6.пульта управления.

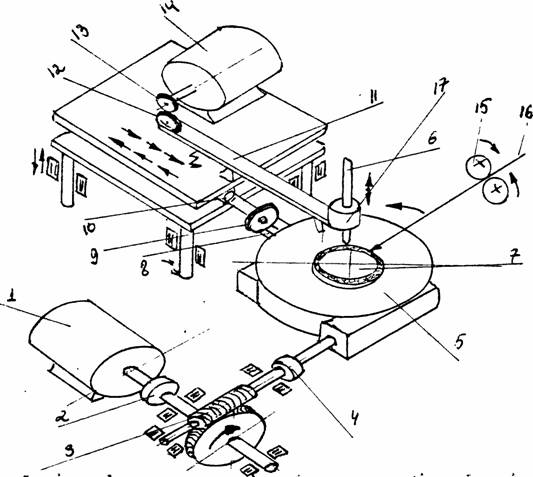

Функциональная схема установки представлена на рисунке.

Принцип действия установки заключается в следующем.

Восстанавливаемая и упрочняемая деталь 7 устанав­ливается на поворотном столе 5, который приводится во вращение электродвигателем постоянного тока 1 с плавным регулированием угловой скорости через червячный редук­тор 3 и соединительные муфты 2, 4, при этом вращение стола может происходить в двух направлениях. Шаг наплав­ки и науглероживания осуществляется за счет специально сконструированного приспособления 10 с помощью колеса 9 и упора 8, жестко закрепленного на поворотном столе. Электродную проволоку 16 подает механизм 15, который позволяет плавно регулировать скорость подачи проволоки.

Осевые колебания графитового электрода 6 создают­ся электродвигателем 14 через эксцентрик 13, который позволяет регулировать амплитуду колебаний, ролик 12, планку 11 со специальным держателем 17.

Источником сварочного тока для наплавки и упрочне­ния служит сварочный выпрямитель типа ВДУ-504 с жест­кой и падающей внешней характеристикой.
