Номер

40-116-00

Наименование проекта

Линейный асинхронный двигатель монорельса

Назначение

Использование на транспорте при производстве горных работ.

Рекомендуемая область применения

Горная промышленность и др. отрасли

Описание

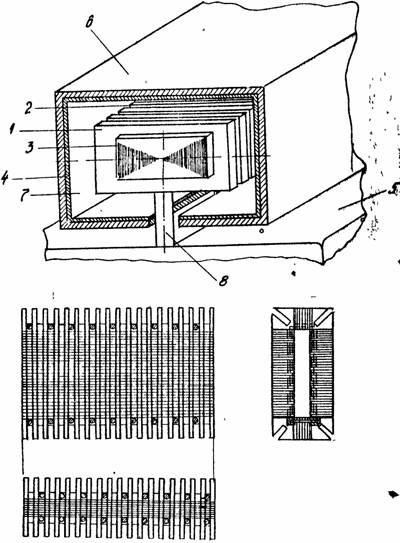

На рисунке приведен общий вид линейного асинхронного двигателя (ЛАД) и магнитопровода индуктора.

Двигатель содержат индуктор 1 с пазами 2 для трехфазной обмотки. Магнитопровод 3 линейного двигателя выполнен из пакетов шихтованной электротехнической стали, электропроводящее покрытие 4 - из листового алюминия 7. Груз 5, опирающийся на линейный ротор 6 катками (на рисунке не показаны), жестко соединен с индуктором линейного асинхронного двигателя при помощи тяги 8.

Линейный ротор изготовлен из швеллера №12 и листовой стали.

Магнитопровод имеет кольцевые пазы для трехфазной кольцевой обмотки.

Линейный асинхронный двигатель работает следующим образом. При включении обмотки индуктора в сеть трехфазного тока в нем образуется линейно-бегущее магнитное поле, индуктирующее э.д.с. и токи в покрытии линейного ротора.

В результате взаимодействия линейно-бегущего магнитного поля с токами в электропроводящем покрытии индуктор с грузом приходит в линейное движение вдоль линейного ротора.

Преимущества перед известными аналогами

Характеризуется повышенным кпд и тяговым усилием, меньшими габаритами и массой.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение расход электроэнергии.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

29.05.2000
