Результат выполнения конструкторской разработки.

Приспособление предназначено для термообработки мелких деталей и вакуумных электропечах элеваторного типа с диаметром рабочей зоны 600 мм.

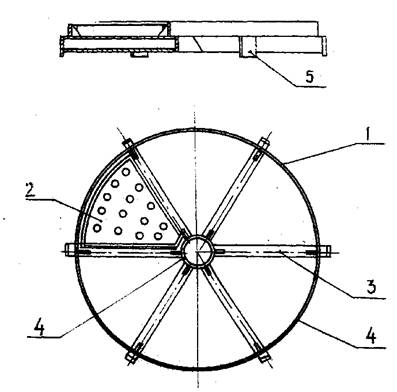

Приспособление состоит из сварного жесткого основания 1 и шести поддонов-секторов 2 для загрузки деталей, устанавливающихся на основание. Жесткость конструкции основания достигается за счет использования шести трехгранных пустотелых радиальных ребер 3, расположенных от центра к периферии. Концы ребер соединены между собой обечайками 4, которые одновременно фиксируют съемные поддоны. Поддоны повторяют форму сектора, образованного радиальными ребрами. Днища поддонов имеют отверстия, а по периметру - высокие бортики.

При комплектации садки можно использовать несколько приспособлений данного типа в зависимости от количества деталей, высоты рабочей зоны печи. В этом случае приспособления устанавливаются друг на друга и фиксируются специальными фиксаторами 5.

Использование приспособления облегчает процесс обезжиривания деталей, необходимый при термовакуумной обработке.
