Результат выполнения конструкторской разработки.

Головки предназначены для установки блоков с резцами и круглорежущим инструментом.

Рекомендуется для применения в машиностроении на токарных станках с программным управлением 16Б16Т1 и 16К20Т1-02.

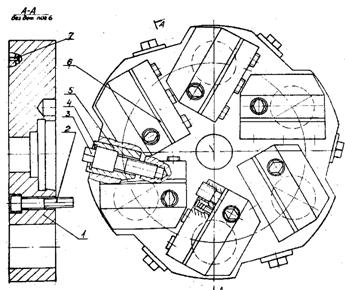

Головка крепится болтами 2 на выходном валу поворотного механизма, находящегося на поворотном суппорте и состоит из корпуса 1, в котором устанавливаются и фиксируются шесть блоков 6 с шестью различными инструментами. Закрепление блоков в головке осуществляется тангенциальными зажимами, состоящими из винта 3 и тангенциальной втулки 5. Стопорное кольцо 4 служит для возврата винтом втулки в исходное положение. Штифт 7 предохраняет втулку от проворота.

Наружный диаметр головок 290, 306, и 355 мм, высота - 100, 55 и 58 мм.

По сравнению с неблочной конструкцией резцов и осевым режущим инструментом данные головки имеют преимущества:

-позволяют применять стандартные резцы, которые используются для универсальных токарных станков;

-позволяют производить настройку резцов в блоке вне станка, что обеспечивает точность, надежность и быстроту настройки;

-позволяет устанавливать одновременно 6 блоков с резцовым и осевым инструментом в любых сочетаниях.
