Результат выполнения конструкторской разработки.

Предназначено для удаления методом пневмосдува деталей, вырубаемых на штампах из листового материала.

Рекомендуется для применения в штамповочном производстве.

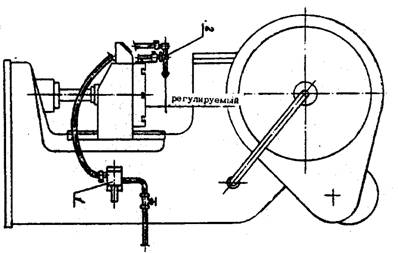

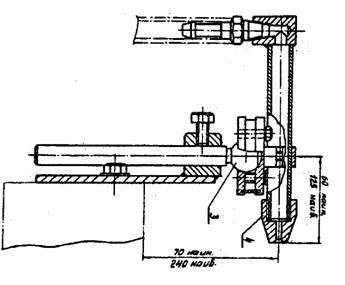

Устройство состоит из сопла с насадкой 4, которое крепится к станине пресса на кронштейне 2. Шаровая опора 3 позволяет производить регулировку положения сопла в горизонтальной и вертикальной плоскостях, а также по углу. В зависимости от размеров штампа и расположения плоскости его разъема предусмотрена возможность перемещения сопла по горизонтали от 60 до 125 мм, по высоте от 70 до 240 мм. Насадки на сопле сменные, что позволяет при доведении давления в сети сжатого воздуха до 0,4 МПа получить напор струи воздуха усилием от 0,12 до 2 кг. Сжатый воздух для сдува вырубаемой детали подается импульсами продолжительностью от 0,1 до 1,0 сек при верхнем положении ползуна пресса через электроклапан 1, закрепленный на станине пресса. Управление электроклапана от командоаппарата, имеющегося на прессе.

Устройство используется на прессах моделей КД-2128, КД-2126, КД-2122.

Применение приспособления обеспечивает безопасность при выполнении штамповочных работ.
