Результат конструкторской разработки

Предназначено для обработки многогранников на токарном станке за один проход.

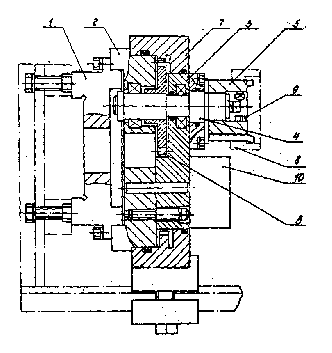

На шпиндель станка по посадке надевается планшайба 1 и притягивается к шпинделю четырьмя болтами. Водило 2, жестко связанное с опорой 3 и планшайбой, вращается вместе со шпинделем. На водиле и опоре в конических подшипниках установлен шпиндель 4 резцовой головки 5. На шпинделе неподвижно закреплена шестерня 6, находящаяся в зацеплении с колесом 7. При вращении шпинделя станка резцы, установленные на резцовой головке, благодаря сложению двух вращений, движутся по траектории, представляющей собой эллипс, в результате чего получается шестигранник (при установке трех резцов) или квадрат (при установке двух резцов), так как каждый резец обрабатывает две противоположные грани.

Резцы на нужный размер многогранника настраиваются по контрольному кольцу 8 с помощью винтов 9. Обрабатываемая деталь устанавливается в специальную державку, которая крепится в резцедержателе станка и получает продольную подачу. Данная резцовая головка позволяет изготавливать болты с буртиком из прутка.

Сокращается трудоемкость обработки многогранников.
