Номер

35-111-00

Наименование проекта

Приспособление для заточки фрез.

Назначение

Для переточки фрез, не имеющих переднего центрового отверстия.

Рекомендуемая область применения

Инструментальное производство металлообрабатывающих предприятий.

Описание

Результат конструкторской разработки

Предназначено для переточки фрез, не имеющих переднего центрового отверстия.

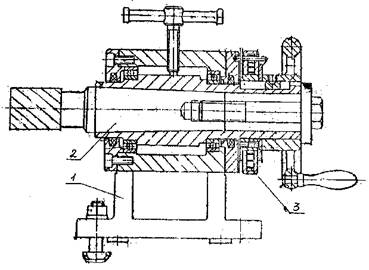

Приспособление состоит из корпуса 1, в котором установлен шпиндель 2 на двух подшипниках. Фреза устанавливается непосредственно в шпиндель или переходную втулку. Необходимый поджим зуба фрезы к упору создается специальной пружиной 3.

Диаметр фрезы, мм - 16-50.

Использование приспособления позволяет своевременно осуществлять контроль состояния фрез и возможность их перетачивать, повысить качество заточки.

Рис. ОБЩИЙ ВИД ПРИСПОСОБЛЕНИЯ

Преимущества перед известными аналогами

Аналоги не известны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости в 1,5 - 2 раза, увеличение срока службы инструмента не менее, чем в 3 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

08.12.2000
