Защитно- пусковое устройство «Ресурс» в комплекте с тиристорными преобразователями напряжения предназначены для плавного пуска с ограничением пускового тока, плавного останова и защиты асинхронных электродвигателей в вентиляционных, насосных и компрессорных установках.

Устройство заменяет традиционные схемы для осуществления пуска АД с ограничением тока (пуск со звезды на треугольник, с добавочным сопротивлением или индуктивностью в цепи статора).

«Ресурс» может применяться в любых электроустановках в комплекте с силовыми контакторами как многофункциональное защитное устройство.

Устройство осуществляет защиту от следующих аварийных ситуаций:

перезагрузка;

обрыв фаз;

перекос фаз;

перегрев двигателя;

короткое замыкание;

неправильное чередование фаз;

выдает сигнал о снижении сопротивления изоляции токоведущих частей электроустановки относительно корпуса ниже 500 кОм и запрещает включение электроустановок при снижении сопротивления закрытых тиристоров ниже 500 кОм.

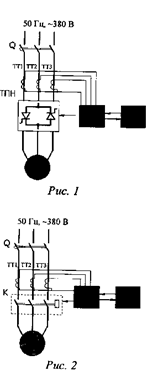

Для осуществления плавного пуска АД «Ресурс» дополнительно комплектуется тиристорными преобразователями напряжения (ТПН) мощностью от 22 до 315 кВт, которые устанавливаются в цепь статора АД (рис. 1).

Если от «Ресурса» требуется только защитные функции и не требуются управляемый пуск и останов АД, то вместо ТПН может быть установлен контактор с параметрами катушки на ток до 10 А и напряжением до 380 В (рис. 2).

В качестве датчиков тока в приборе используются стандартные трансформаторы тока с вторичной обмоткой на 5 А.

«Ресурс» может управляться как местно, так и дистанционно. В качестве дистанционного управления могут быть использованы кнопочная станция с тремя кнопками( «Пуск», «Стоп», «Аварийный стоп»), магнитный пускатель или любой электронный блок, имеющий на выходе в качестве управляющего сигнала токовый сигнал 20 мА.

При управлении от пускателя или от электронного блока предусмотрены режимы перезапуска при срабатывании защит от перекоса фаз, перегрузки и перегрева.

«Ресурс» обеспечивает плавность разгона и ограничение пускового тока, что позволяет в несколько раз снизить интенсивность электрического и механического воздействия на обмотки АД, сберечь механическую часть агрегата. Все это способствует увеличению срока службы АД и всего агрегата в целом.

«Ресурс» позволяет осуществить запуск АД от сети ограниченной мощности, не допускает в ней глубокую просадку напряжения.
