"Результат выполнения конструкторской разработки"

Предлагаемая дождевальная установка является изобретением, при использовании которой явно выявляются преимущества в сравнении с имеющимися аналогами. У известных доселе дождевальных установок - низкая эффективность увлажнения кроны и стволов деревьев и нерациональное расходование оросительной, удобряющей и защитной жидкостей, применяемых в условиях многолетнего роста плодовых деревьев, а также низкая универсальность применения при различных уклонах поверхности обрабатываемого участка.

Установка состоит из опор с блоками. Через блоки проходят тросы, тянущие дождеватели и поддерживающие гибкие трубопроводы при помощи подвесов. Установка снабжена насосной и приводной станциями. Дождеватель неподвижно прикреплён к тросу зажимом крюка. Крюк соединён с распределительным трубопроводом при помощи скобы, цапф и оси-штуцера. Распределительные трубопроводы подвешены на двуплечей подвеске, выполненной в виде троса, протянутого через ушко с фиксатором в крюке. Трос соединён с концами распределительного трубопровода. К последнему шарнирно прикреплены телескопические распределители, снабжённые тремя парами распылителей.

Для обеспечения параллельности распределительного трубопровода к поверхности обрабатываемого участка производится изменение длин плеч двуплечей подвески путём наклона распределительного трубопровода относительно цапф на угол, равный углу наклона поверхности обрабатываемого участка и фиксируется в этом положении фиксатором. Для параллельности распределителей к осям деоевьев они шарнирно прикреплены к распределительному трубопроводу.

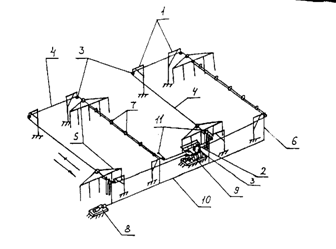

РИСУНОК 1

МЕЛКОДИСПЕРСНАЯ ДОЖДЕВАЛЬНАЯ УСТАНОВКА

1 - Г-образная опора, 2 - портальная опора, 3 - блоки, 4 - тросы,

5 - мелкодисперсные дождеватели, 6 - гибкие трубопроводы, 7 - подвесы,

8 - насосная станция, 9 - приводная станция, 10 - трубопровод,

11 - концевые переключатели

Установка работает следующим образом.

Через единое устройство управления электросхемой установки производится одновременное включение насосной 8 и приводной 9 станций. При этом тросы 4, двигаясь через блоки 3 Г- образных опор 1 и портальных опор 2, перемещают дождеватели 5 с гибкими трубопроводами 6, которые свободно скользят по тросам 4 на подвесах 7. В это же время перекачиваемая насосной станцией 8 жидкость (оросительная, удобряющая или защитная) через жёсткий трубопровод 10 и гибкие трубопроводы 6 поступает к дождевателям 5, которые обеспечивают мелкодисперсную обработку плодовых деревьев по периметру и высоте одновременно, как это показано на рисунке 2. При соприкосновении дождевателей 5 с концевыми переключателями 11 реверсируется направление движения дождевателей 5.

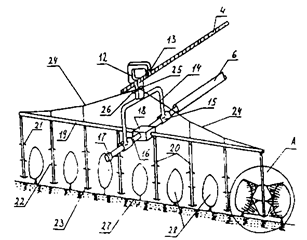

РИСУНОК 2

МЕЛКОДИСПЕРСНЫЙ ДОЖДЕВАТЕЛЬ

12 - крюк, 13 - зажим, 14 - скоба, 15 - цапфа, 16 - оси-штуцеры, 17 - пробка,

18 - переходник, 19 - распределительные трубопроводы, 20 - распределители,

21, 22, 23 - распылители, 24 - двуплечая подвеска, 25 - ушко, 26 - фиксатор,

27 - поверхность участка, 28 - плодовые деревья

В результате применения предлагаемой установки достигается полная механизация процесса орошения, удобрения и защиты многолетних плодовых культур, расположенных на склоновых землях с высокой экономичностью расхода жидкостей и с высоким качеством обработки независимо от их роста и уклонов поверхности обрабатываемого участка.
