Результат выполнения конструкторской разработки

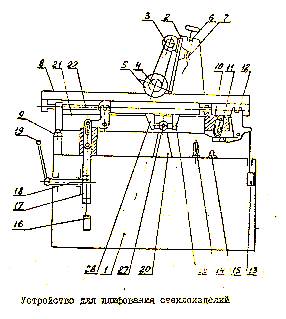

Содержит статину 1, бабку 2, электродвигатель 3, шпиндель 4, шлифовальный круг 5, винт 6, гайку 7, стол 8, выключатель 9, толкатель 10, рычаг 11, фигурный рычаг 12, груз 13, упоры 14 и 15, груз 16, эксцентрик 17, вал 18, рукоятку 19, ось 20, основание 21, направляющие 22, ползун 23, палец 25, паз 24, толкатель 26, (на черт. не указаны), конус 27, упоры 28 и 29.

Устройство работает следующим образом. Листовое стекло укладывается на стол. Поворотом рукоятки, приводящей в действие систему механизмов перемещения, стол подводится к шлифовальному кругу. При этом груз 16 поднимается эксцентриком, груз 13 поджимает стол со стеклом к шлифовальному кругу. В момент подъема стола концевой выключатель включает электродвигатель. Происходит врезание круга в стекло на заданную глубину до соприкосновения основания стола с упором 14. В этом положении рычаг, опираясь на опору 15, поворачивается и расцепляется с рычагом 12. Груз 13 поворачивает рычаг 12, перемещая стол в продольном направлении до соприкосновения упора 28 с конусом. После образования выточки (поворотом рукоятки) под действием груза 16 стол возвращается в исходное положение до соприкосновения упора 9 с конусом. В исходном положении нажимается концевой выключатель и электродвигатель выключается.
