Устройство может использоваться как в переносном варианте, так и монтироваться на транспортных средствах.

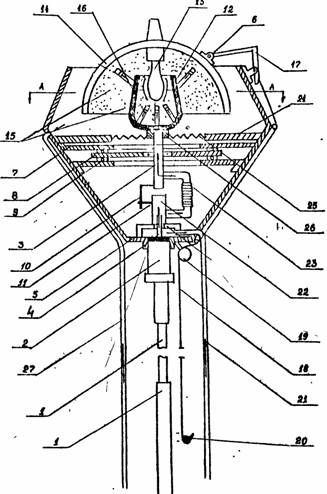

Устройство (см. рисунок) представляет собой телеско­пический держатель 1, на котором закреплены электродви­гатель 2 с полым валом, состоящим из верхней 3 и ниж­ней 4 частей и установочным кольцом 5, несущим центри­рующие колодки 6 и направляющие 7, между которыми установлен плавающий диск 8 с подшипниками 9. В средней части диска закреплена верхняя часть вала, на которой ус­тановлено водило 10, входящее в зацепление с пальцем 11. На верхней части вала закреплена скоба 12, стенки которой выполнены полыми.

Скоба вращается вокруг лампы 13, установленной в отражателе 14. На скобе закреплен протирочный материал 15 (формованный поролон, губчатая резина и т.д.) и трубки 16, соединенные с внутренней полостью скобы,

В зависимости от высоты подвеса светильника, теле­скопический держатель раздвигается на необходимую длину и затем фиксируется. При помощи центрирующих колодок отражатель обхватывается снаружи в трех точках. Прижим колодок к отражателю осуществляют с помощью рычага 17, троса 18, блока 19 и рукоятки 20. При этом лампа рас­полагается внутри скобы. При повороте нижней части вала электродвигателя палец, воздействуя на водило, вращает верхнюю часть вала со скобой и протирочным материалом, который, соприкасаясь с лампой, вращается вокруг, очищая ее и отражатель, не оказывая при этом на них неравномер­ных боковых нагрузок.

При наличии сильной загрязненности светильника, кото­рую нельзя удалить сухим способом, из емкости, находя­щейся на транспортном средстве, через шланг 21 и герме­тичную полость 22 моющий раствор (как правило, на основе поверхностно-активных веществ) по гофрированной трубке 23 поступает в верхнюю часть вала, впрыскиваясь через скобу и ее трубки в протирочный материал. Таким образом, идущий под напором моющий раствор поступает в протироч­ный материал и обеспечивает эффективную очистку источника света и отражателя от загрязнения, стекая на поддон 24, дающий возможность за счет резиновой мембраны 25 и гер­метичной втулки 26 свободно перемещаться системе очистки относительно источника света. Стекает отработанный мою­щий раствор через сточный шланг 27 в емкость, установлен­ную на транспортном средстве.

В случае необходимости замены источника света проти­рочный материал на скобе заменяется на эластичную резину.
