Данное приспособление является результатом конструкторской разработки.

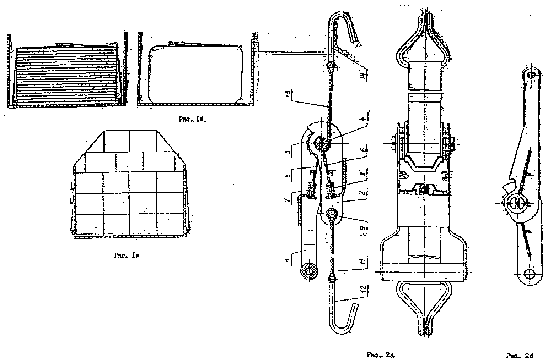

Приспособление (см.рис.2а) состоит из двух рычагов 1 и 2, четырёх храповых колёс 3, установленных между рычагами на двух полуосях 4, и двух собачек 5 и 6, поджатых пружинами 7 и 8. К рычагу 2 через ось 9 крепится лента 11 длиной 1м, на противоположном конце которой закреплён крючок 12. На свободном конце ленты 13 также укреплён крючок 14.

Для закрепления груза необходимо, как показано на рис.1а и 1в, закрепитькрючки в соответствующих точках транспортного средства, вставить свободный конец ленты в щель между полуосями 4 и втянуть её руками до полного облегания груза. При этом приспособление должно находиться на жёсткой поверхности, что облегчит его последующую расфиксацию. Затем перемещая за рукоятку рычаг 1 натянуть ленту и закрепить груз. После завершения натяжения необходимо опустить рычаг (1) до соприкосновения с рычагом (2). При этом собачка (5) должна заскочить на соответствующий зуб храпового колеса. Для расфиксации приспособления необходимо рукой отжать собачку (5) и поворачивать рычаг (1) до полностью открытого положения, показанного на рис. 2а. При этом происходит отжатие собачки (6) и обеспечивается свободное вращение полуосей и разматывание ленты.

Возможно применение приспособления без крючков (рис.1б). Для этого необходимо свободный конец ленты закрепить на оси (9), сняв предварительно колпачки.
