"Результат выполнения технологической разработки".

Каменное литьё является прочным химически стойким и износоустойчивым материалом. Благодаря этим свойствам изделия из каменного литья находят всё более широкое применение в различных отраслях промышленности. Сырьём для получения расплава является пироксиновый порфирий Хавчозерского месторождения Республики Карелия. Плиты отливаются в открытые металлические формы с последующей термической обработкой - кристаллизацией и отжигом.

Плиты камнелитые прямоугольные предназначены для футеровки поверхностей, подверженных абразивному износу и химическому воздействию. Плиты применяют для покрытия полов и облицовки конструкций производственных помещений с целью защиты от воздействия агрессивных сред: кислоты органические и минеральные, окисляющиеся и неокисляющиеся, со степенью агрессивного воздействия от слабо до сильнодействующей. Плиты размером 180х115х20 мм, 250х180х20 мм применяются в качестве кислотоупорного облицовочного материала для защиты аппататуры от воздействия агрессивных ( кроме плавиковой кислоты) сред.

Плиты размером 250х180х30 и 250х180х60 мм применяются в основном в качестве износоустойчивого материала для футеровки бункеров, течек, днищ гидроклассификаторов и флотаторов, желобов на горнообогатительных и других предприятиях.

Номенклатура выпускаемых прямоугольных плит и их размеры

Плиты камнелитые предназначены для защиты от абразивного износа рабочих поверхностей пылеулавливающих циклонов диаметром Д 1,5 (Дан 1,4)м типа Крейзель и диаметром Д 1,3 м; сепараторов цемента диаметром Д 3,5 м и Д 5 м. Циклон Д 1,3 м входит в комплект сепараторов цемента, изготовителем которых является Волжское ПО «Волгоцеммаш».

Для футеровки пылеулавливающих циклонов плиты камнелитые поставляются шпунтовыми, а для сепараторов - плиты с отверстиями и полуотверстиями.

Общий вид футеровки циклона диаметром 1,5 м (типа Крейзель) приведен на рисунке 1.

Плиты фасонные предназначены для защиты от истирания каналов гидросмыва золы, шлака и других абразивных материалов. Плиты отливают из силикатного расплава в металлические формы с последующей кристаллизацией и отжигом отливок. Облицовка состоит из днищевых, боковых плит и различных фасонных деталей, используемых для укладки в поворотных и переходных участках трассы каналов системы гидрозолоудаления. Согласно разработанных институтом «Теплоэлектропроект» нормалей на «Типовые детали базальтовой облицовки каналов гидрозолоудаления» предусматривается применение плит облицовки каналов со следующими параметрами:

1. Облицовка каналов для прямых участков с условными радиусами прохода ro=125, 150, 175, 200, 225, 250, 275, 300, 350 мм.

2. Облицовка каналов для кривых (поворотных) участков с условными радиусами поворота rn=1,5;2;2,5;3;3,5;4;4,5;5;5,5;6;7 м.

3. Переходные плиты облицовки для перехода от прямолинейного к криволинейным участкам канала: поворот направо и поворот налево.

4. Плиты фасонные для каналов прямоугольного сечения согласно приведённым ниже размерам в мм: 250х250х30; 295х235х30; 300х100х30;

300х150х30; 300х300х30; 300х300х40; 360х235х30; 400х400х40. Все плиты, кроме 300х150х30; 300х100х30 могут отливаться с конусным отверстием Ж25х40 мм. Рис.2.

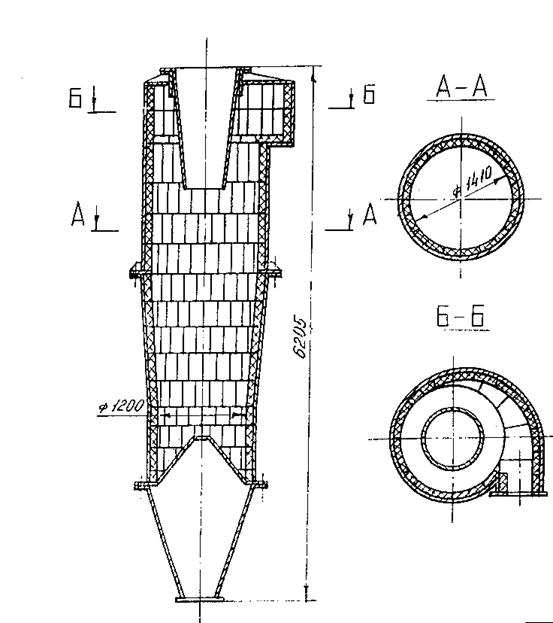

Рис.1. Циклон диаметром 1,5 м ( типа Крейзель),

футерованный каменным литьём.

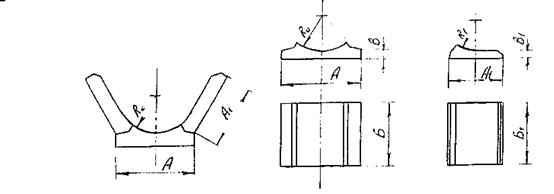

Рис. 2.
