Данная работа является результатом конструкторской разработки.

Приспособление состоит из трех узлов:

- вращения колесной пары,

- перемещения щетки вдоль оси колесной пары,

- перемещения щетки в вертикальной плоскости.

Вращение колесной пары вокруг оси осуществляется также как при существующем процессе обработки.Механизм перемещения щетки собран на стальной раме 6,к ней крепится на кронштейнах базовая рама рельсорезного станка.Корпус щетки перемещается в направляющих скольжения за счет перемещения тяги 3.В приводе применен редуктор от рельсорезного станка 8.

Перемещение щетки осуществляется с помощью ходового винта от токарного станка вручную (в вертикальной плоскости),что позволяет регулировать усилие прижима щетки к оси и отказаться от сложного устройства с нестандартным пневмоцилиндром.

Принцип действия: Колесная пара устанавливается на отрезки рельса Р-65 и затем скатывается в приводные рамки вручную.Включается с пульта управления 5 механизм вращения колесной пары вокруг своей оси,затем механизм перемещения щетки вдоль оси и винтом подъема 1 щетка подводится к оси колесной пары.После очистки колесная пара поднимается с помощью кран-балки и перемещается на другую позицию

.

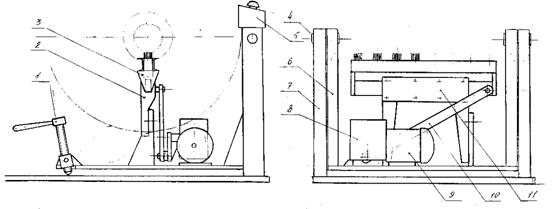

Рис.1 Приспособление для механической очистки средней части оси.

1. Винт подъёма

2. Корпус направляющий

3. Корпус щётки

4. Ось

5. Пульт управления

6. Фундамент привода перемещения щётки

7. Фундамент привода вращения оси

8. Червячный редуктор

9. Электродвигатель

10. Тяга

11. Крышка
