"Результат выполнения конструкторской разработки"

Бурильно-крановая машина БМ-1 изготавливается на базе серийного лесопромышленного трактора ТДТ-55А,машина БМ-1Б изготавливается на базе лесохозяйственного трактора с пониженным давлением на грунт ЛХТ-100Б.

Базы изготавливает ОАО «Онежский тракторный завод».

Бурильно-крановые машины оснащены бурильно-крановым оборудованием БКО-308И, производства Алапаевского завода ОАО «Стройдормаш».

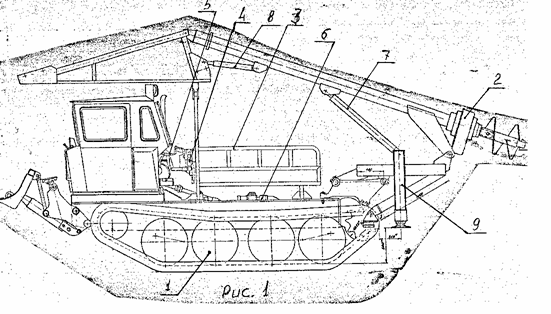

Состав изделия (см. рис.1):

1.Базовый трактор ТДТ-55А или ЛХТ-100Б.

2.Бурильно-крановое оборудование БКО-308И.

3.Кузов.

4.Гидравлическая система.

5.Рукоятки управления.

6.Насосная станция.

7.8.9.Гидроцилиндры.

Порядок работы:

В машине реализуется циклический процесс механического бурения, выполняемого гидравлическими приводами вращения и подачи бурильного инструмента.

Редуктор привода насосов гидросистемы поз.4 (рис.1) соединен карданным валом с коробкой передач базового трактора поз.1.Гидравлический привод обеспечивает бесступенчатое регулирование скорости подачи на забой бурильного инструмента в зависимости от механических свойств разрабатываемого грунта.

Управление всеми рабочими и вспомогательными операциями осуществляется из кабины базового трактора поз.1,с помощью рычагов управления поз.5.Бурильно-крановое оборудование поз.2 переводится из транспортного в рабочее положение и обратно с помощью гидроцилиндров поз.7 и 8.В транспортном положении бурильно-крановое оборудование укладывается на опорную стойку кузова поз.3.

Гидравлические цилиндры-домкраты поз.9 обеспечивают устойчивость машины при бурении и установке опор.

С помощью лебедки, входящей в комплект бурильно-кранового оборудования, и груоподъемной оснастки выполняется подъем и установка опор или столбов в пробуренные скважины.

Базовый трактор поз.1 снабжен толкателем для выполнения планировочных работ.
