"Результат выполнения конструкторской разработки"

Бурильно-крановая машина изготавливается на базе трактора Т-150К,производства АО"Харьковский тракторный завод им. Орджоникидзе "и оснащается Бурильно-крановым оборудованием произвводства Алапаевского завода ОАО"Стройдормаш" .

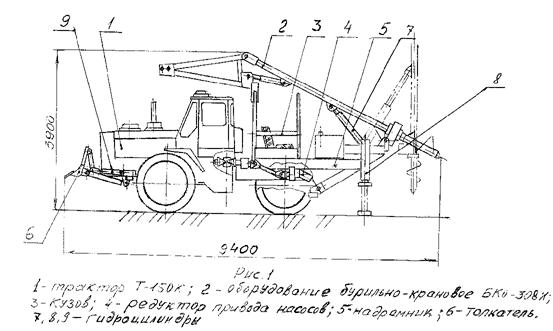

Бурильно-крановая машина состоит: (см.рис. 1):

1.ТракторТ-150 .

2.Оборудоование бурильно-крановое БКО-308И.

3.Кузов.

4.Редуктор привода насосов.

5.Надрамник.

6. Толкатель.

7,8,9. Гидроцилиндры.

Бурильно-крановая машина по принципу является машиной механического бурения циклического действия с гидравлическим приводом вращения и подачи бурильного инструмента.

Привод насосов гидросистемы осуществляется через карданный вал от вала отбора мощности базового трактора.

Наличие гидравлического привода с бесступенчатым регулированием скорости подачи на забой бурильного инструмента обеспечивает выбор рационального режима бурения в зависимости от физико-механических свойств обрабатываемого грунта.

Управление трактором поз.1 и бульдозерным оборудованием поз.6 осуществляется из кабины трактора.

Управление бурильно-крановым оборудованием поз.2 осуществляется с рабочего места оператора-тракториста,расположенного в кузове поз.3.

Бурильно-крановое оборудование переводиться из транспортного положения в рабочее и обратно гидроцилиндрами поз.7.

Устойчивость трактора поз.1 при бурении и установке опор обеспечивается двумя цилиндрами-домкратами поз.8.

Привод толкателя поз.6 производится от двух гидроцилиндров поз.9.
