Результат выполнения технологической разработки.

Предлагаемый способ обработки приствольных полос в садах реализуется с помощью почвообрабатывающей фрезы.

Предлагаемая почвообрабатывающая фреза (см.рисунок) содержит раму 1, вертикальную ось 2, в верхней части связанную с коническим редуктором 3, а в нижней имеющую укрепленный ротор 4 с шарнирно закрепленными на нем ножами 5. На оси 2 свободно установлен обод 6 с эластичной поверхностью, служащий для защиты штамба дерева от повреждений. Между ободом 6 и ротором 4 неподвижно установлен кулачок 7.

Ножи 5-Г-образные, в верхней части на концах имеют рычаги 8, на которых закреплены ролики 9, взаимодействующие с кулачком 7.

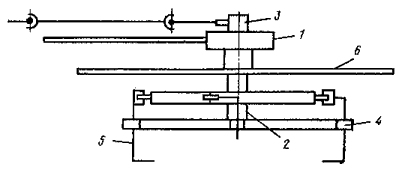

Почвообрабатывающая фреза, общий вид

Предлагаемый способ обработки приствольных полос в садах реализуется следующим образом. При работе почвообрабатывающей фрезы крутящий момент передается к ротору 4 через редуктор 3. Реакция почвы, действуя на Г-образные ножи 5, вводит все устройство в приствольную полосу и одновременно прижимает ролики 9 к кулачку 7. Так как последний имеет криволинейную торцовую поверхность, то ролики 9, копируя эту поверхность, изменяют угол атаки крыльев ножей 5 так, что она имеет наибольшее значение в зоне, где почва еще не разрыхлена, и большее сопротивление, чем в зоне, где формируется момент, отклоняющий ротор в другую сторону. За счет этого увеличивается суммарная реакция почвы, вводящая и удерживающая ротор в приствольной полосе сада (деревьев) для последующей ее обработки. При встрече со стволом дерева обод 6 копирует его, отводя ротор 4, а после прохода ствола реакция почвы вновь возвращает ротор в приствольную полосу и надежно удерживает его в ней.

Использование предлагаемой фрезы позволяет уменьшить тяговое сопротивление почвообрабатывающего агрегата, а также из-за отсутствия автоматического отводного устройства уменьшить расходы мощности, необходимые для привода золотника и гидроцилиндра, в результате чего значительно экономится топливная энергия.
