Результат выполнения технологической разработки.

Предлагаемый способ основной обработки переувлажненных почв реализуется с помощью плуга, который может быть использован кроме как для основной обработки переувлажненных почв под рис, еще в поливной и противоэрозионной системах земледелия, а также для проведения мелиоративных работ.

Предлагаемый плуг отличается тем, что в целях повышения курсовой устойчивости и снижения энергозатрат снабжен стабилизатором.

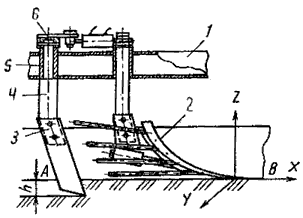

На рисунке изображен задний плужный корпус и стабилизатор.

Предлагаемый плуг содержит последовательно установленные на раме 1 плужные корпуса. Стойка каждого из плужных корпусов смещена в сторону бороздного обреза его лемеха и расположена за отвалом. Для исключения отклонений плуга от прямолинейного движения вследствие неоднородности почвы, ее задерненности и влажности на раме 1 за последним плужным корпусом установлен регулируемый стабилизатор, выполненный в виде сменного ножа 3, стойка 4 которого вращается во втулке 5, смонтированной на раме 1, и имеет рычаг привода 6. Носок ножа 3 размещен ниже режущей кромки 2 лемеха плужного корпуса на расчетную величинуh. Регулировка стабилизатора осуществляется вручную при помощи болтов, фиксирующих рычаг 6, или с применением систем автоматического регулирования.

Предлагаемый способ основной обработки переувлажненных почв реализуется следующим образом. При движении плуга стойки плужных корпусов, находясь за отвалами, размещены на линии центра тяги плужного корпуса, т.е. на результирующей векторов силы резания и силы воздействия массы почвы на отвал. Так как реакция силы резания направлена перпендикулярно отвалу, на который воздействует масса почвы, то эти силы нейтрализуются, чем обеспечивается прямолинейность движения плуга.

Регулируемый стабилизатор позволяет исключить отклонения плуга от прямолинейного движения вследствие неоднородности почвы, ее задерненности и влажности. В процессе движения плуга нож 3 вращается во втулке 5 при его отклонении от прямолинейного движения, при этом следящее устройство системы автоматического регулирования стабилизатора поворачивает рычаг 6 и, соответственно, стойку 4, нож 3 на угол разворота рамы 1. Сопротивление почвы, действующее на нож 3, восстанавливает плуг в исходное положение.

При стабильном небольшом отклонении плуга регулировка стабилизатора осуществляется вручную при помощи болтов, фиксирующих рычаг 6.

Расположение носка ножа 3 ниже режущей кромки 2 лемеха в открытой борозде уменьшает тяговое сопротивление и, соответственно, значительно экономит топливную энергию.
