Результат выполнения конструкторской разработки.

Почвообрабатывающая фреза для обработки приствольных полос в садах (см.рисунок) содержит раму 1; связанный с коническим редуктором 2 вертикальный вал 3 с размещенными на нем подвижным ободом 4, имеющем эластичную поверхность, и ротор 5 с ножами 6.

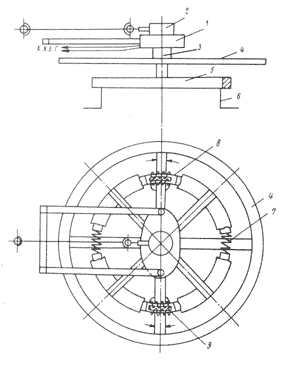

Почвообрабатывающая фреза, вид сбоку и сверху

Предлагаемая почвообрабатывающая фреза от известных отличается тем, что имеет источник ультразвуковых колебаний, а ротор 5 выполнен в виде соединенных пружинами 7 двух сегментов 8 и 9, каждый из которых имеет магнитострикционный излучатель 10, связанный с источником ультразвуковых колебаний.

При включении вала отбора мощности трактора крутящий момент от вала через конический редуктор 2 передается вертикальному валу 3, вследствие чего приводится во вращение подвижный обод 4 и ротор 5. Одновременно включается генератор ультразвуковых колебаний, размещенный в кабине водителя и подключенный к электрическому генератору трактора. Высокочастотные электрические колебания от генератора ультразвуковых колебаний поступают на обмотки магнитострикционных излучателей 8 и 9, в которых электромагнитная энергия преобразовывается в энергию упругих колебаний звукового и ультразвукового спектра частот.

Ножи 6 совершают кроме вращательного движения высокочастотные колебания в направлении вращения. Частота колебаний ножей составляет 14-60 кГц.

Существенное увеличение верхней границы частоты колебаний по сравнению с известными техническими решениями позволяет значительно уменьшить энергоемкость обработки почвы, существенно снизить затраты горючего и улучшить качество обработки почвы.

Предлагаемая почвообрабатывающая фреза для обработки приствольных полос в садах высоконадежна в работе, ее конструкция практически исключает забивание рабочих органов растительными остатками, предотвращает повреждение стволов деревьев, существенно уменьшает тяговое сопротивление агрегата.
