Результат выполнения конструкторской разработки.

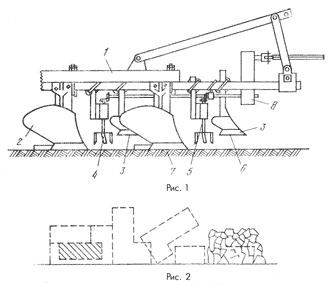

На рис.1 изображен плуг, вид сбоку, на рис.2 - схема оборота пласта почвы при работе плугом.

Плуг (рис.1) включает в себя раму 1 и закрепленные на ней корпуса 2 плуга с предплужниками 3. От аналогов предлагаемый плуг отличается тем, что фрезы 4 с вертикальными осями вращения 5 расположены по направлению движения плуга между предплужниками 3 и корпусами 2, а по высоте - между их основаниями 6 и 7. Для привода фрез 4 имеется редуктор 8.

Каждый предплужник 3 снимает слой почвы 12 см на 2/3 ширины захвата корпуса 2 и сбрасывает в борозду предшествующего прохода. Установленная ниже предплужника 3 фреза 4 диаметром 250 мм измельчает слой почвы на глубине от 12 до 20 см. Корпус 2 подрезает почву на глубине 22-25 см и оборачивает пласт таким образом, что измельченная фрезой 4 почва оказывается на поверхности.

Эффективность предлагаемой конструкции заключается в том, что при всех самых тяжелых погодных условиях нижележащий слой почвы имеет больший запас влаги и обработка его фрезой 4 требует значительно меньших затрат топливной энергии по сравнению с аналогами.
