Результат выполнения конструкторской разработки.

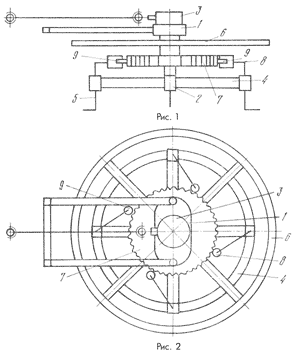

На рис.1 изображен общий вид почвообрабатывающей фрезы; на рис.2 - вид сверху.

Почвообрабатывающая фреза содержит раму 1, вертикальный вал 2, связанный с коническим редуктором 3, на валу 2 укреплен ротор 4 с ножами 5 и обод 6 с эластичной поверхностью. Между ободом 6 и ротором 4 жестко закреплен кулачковый диск 7. Ножи 5 установлены на роторе 4 шарнирно и имеют рычаги 8, на которых закреплены ролики 9.

Крутящий момент к ротору 4 передается через конический редуктор 3. Реакция почвы прижимает ролики 9 к жестко закрепленному кулачковому диску 7, которые копируют его поверхность и совершают колебания, передающиеся через рычаги 8 к ножам 5. Кулачковый диск 7 может иметь до 120 кулачков и при частоте вращения 2-3 об/с генерировать на лезвии ножа колебания частотой до 200 Гц, что позволяет значительно уменьшить энергоемкость обработки почвы и улучшить качество фрезерования.
