Результат выполнения конструкторской разработки.

Цель разработки - повышение эффективности работы и упрощение конструкции за счет повышения частоты и амплитуды возбуждаемых колебаний и расширения функциональных возможностей.

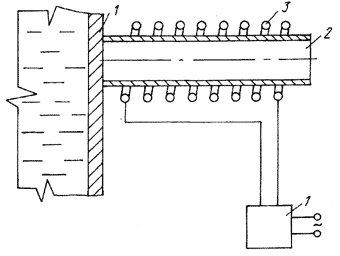

На рисунке представлена схема устройства.Генератор импульсов переменной частоты 1 подключается к индуктору, выполненному в виде соленоида 3, внутри которого размещен волновод, выполненный в виде отрезка металлической цилиндрической трубы 2, один из концов которого подсоединен (обычно посредством электросварки) к металлоконструкции теплообменного аппарата.

Схема устройства для предотвращения образования накипи

Устройство работает следующим образом. При включении генератора импульсов 1 и прохождении импульса тока большой амплитуды по индуктору 3 вокруг него создается мощный импульс напряженности магнитного поля, энергия которого пропорциональна индуктивности катушки индуктора и квадрату тока в ней:

Это магнитное поле индуцирует в волноводе 2 соответствующий импульс вихревого тока, магнитное поле которого действует навстречу внешнему магнитному полю индуктора. Результатом взаимодействия магнитных полей является возникновение электромагнитных сил, направление которых определяется по правилу левой руки (правило Ленца) - перпендикулярны векторам магнитной индукции В и токаi- т.е. создается давление на поверхность волновода. Это давление может достигать при сильных магнитных полях многих сотен кГ на квадратный сантиметр поверхности волновода, вследствие чего в нем (волноводе) возникают механические колебания, которые и передаются на металлоконструкцию теплообменного аппарата. Изменяя величину силы тока импульса и частоту следования импульсов, можно в широких пределах (вплоть до механического разрушения волновода) менять частоту и амплитуду возбуждаемых колебаний в теплообменной аппаратуре и, следовательно, подбирать оптимальные режимы работы, при которых скорость роста отложений накипи на рабочих поверхностях нагрева будет минимальной.
