Результат выполнения конструкторской разработки.

Предлагаемое устройство относится к технике для очистки поверхностей нагрева теплообменной аппаратуры, в частности, паровых и водяных котлов низкого давления, теплообменников, водоподогревателей, кормозапарников и т.д. от солевых отложений (накипи) на рабочих поверхностях нагрева.

Цель разработки - повышение эффективности предупреждения солевых отложений (накипи) на рабочих поверхностях нагрева теплообменной аппаратуры за счет расширения частоты следования возбуждающих колебаний при исключении возможности механических повреждений.

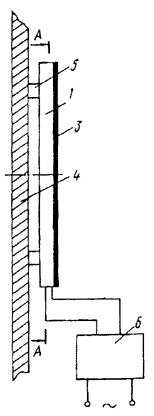

Сущность технического решения поясняется чертежами, где на рис.1 показан общий вид устройства, на рис.2 - сечение по А-А.

Рис.1 Рис.2

Устройство для предупреждения солевых отложений в теплообменной аппаратуре состоит из плоского индуктора 1 в виде диска, выполненного из диэлектрика (текстолит, фторопласт, гетинакс и др.), в котором со стороны, обращенной к теплообменнику, вырезаны пазы для укладки обмотки 2, изготовленной из медного проводника сечением не менее 20 мм ². К внешней стороне индуктора крепится такого же размера по диаметру пластина из дюралюминия 3.

Индуктор крепится к металлоконструкции теплообменного аппарата 4 (парового или водяного котла, теплообменника и т.д.) посредством нескольких прокладок из диэлектрического материала 5. Обмотка 2 индуктора подключается к генератору импульсов 6.

Устройство работает следующим образом.

При включении генератора импульсов на обмотку плоского индуктора поступают импульсы тока, в результате чего между индуктором и металлоконструкцией теплообменного аппарата возникают пондемоторные силы, которые стремятся либо притянуть, либо оттолкнуть индуктор и корпус (металлоконструкцию) теплообменного аппарата. Ввиду кратковременности процесса, возникающий резкий динамический удар приводит к разрушению возникающих солевых отложений (накипи) на внутренних поверхностях нагрева того или иного теплообменного аппарата, что обеспечивает высокую чистоту рабочей поверхности нагрева, а, следовательно, и высокую эффективность работы теплообменного аппарата в целом. Внешняя поверхность индуктора, выполненная из дюралюминия, служит для усиления эффекта импульсного механического воздействия в целом.

Предложенное устройство конструктивно несложно, так как генератор импульсного тока представляет собой высоковольтный (до 10 кВ) накопительный конденсатор с последовательно соединенным разрядником и позволяет в широких пределах регулировать величину импульсного механического воздействия на металлоконструкцию за счет изменения величины напряжения, при котором осуществляется срабатывание накопительного конденсатора.

Высокая эффективность работы теплообменной аппаратуры достигается за счет практически безнакипного режима работы, что позволяет экономить тепловую энергию, а также трудозатраты на капитальные и профилактические ремонты
