Результат выполнения конструкторской разработки.

Цель разработки - повышение эффективности предупреждения солевых отложений за счет повышения энергии электрогидравлического эффекта.

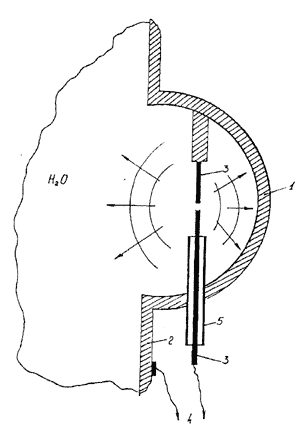

Аппарат для предупреждения солевых отложений в паровых котлах содержит излучатель 1 (см.рисунок), который выполнен выпуклым в виде параболоида вращения и крепится (посредством электросварки) к металлоконструкции котла 2 или иного теплообменного аппарата. В излучателе 1 установлены электроды 3, подключенные к импульсному генератору 4, при этом верхний электрод непосредственно прикреплен к общему корпусу параболоида и теплообменника, а нижний выведен через проходной изолятор 5. Концы электродов размещены в корпусе параболоида в питательной воде котла или другого теплообменного аппарата.

Общая схема электрогидравлического аппарата

Устройство работает следующим образом. При включении импульсного генератора между электродами в фокусе параболоида излучателя возникает электрогидравлический удар (эффект Юткина), и выделившаяся энергия передается непосредственно в водное пространство котла и на металлоконструкцию параболоида излучателя, воздействуя непосредственно на стенки котла.

Предложенное техническое решение позволяет большую часть энергии, запасенную в рабочем конденсаторе импульсного генератора, передать непосредственно в водное пространство котла и стенки металлоконструкции, что позволяет существенно уменьшить скорость роста солевых отложений (накипи) на рабочих поверхностях нагрева по сравнению с известными конструкциями. Упрощается обслуживание устройства в процессе эксплуатации, так как не требуется смены воды в закрытом сосуде.
