Результат выполнения конструкторской разработки.

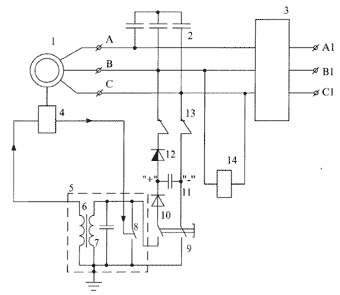

Автономный источник содержит асинхронный генератор 1 (см.рисунок), конденсаторы возбуждения 2, устройство стабилизации напряжения 3, приводной двигатель 4 с системой зажигания 5, катушкой зажигания 6 с первичной обмоткой 7 и контактом прерывателя 8, кнопку управления 9, выпрямительный диод 10, накопительный конденсатор 11, релейный элемент динистор 12, размыкающие контакты 13, катушку реле 14.

Принципиальная электрическая схема автономного источника

переменного тока с асинхронным генератором

Асинхронный генератор соединен с конденсаторами возбуждения и устройством стабилизации напряжения. Два зажима первичной обмотки катушки зажигания соединены через замыкающие контакты кнопки управления:один зажим с «минусом» накопительного конденсатора, другой зажим - с анодом выпрямительного диода, катод которого соединен с «плюсом»накопительногоконденсатораисанодомрелейногоэлемента динистора, причем катод динистора и «минус» накопительного конденсатора через размыкающие контакты реле соединены с двумя фазами В и С асинхронного генератора, к которым присоединена обмотка реле.

Работает схема следующим образом. Если произошло развозбуждение генератора или он долго не работал, т.е. нет остаточного намагничивания, генератор не возбудится. При нажатии кнопки управления ЭДС первичной обмотки катушки зажигания через выпрямительный диод начнет заряжать накопительный конденсатор. При определенном напряжении на конденсаторе откроется релейный элемент динистор и конденсатор разрядится на две фазы В и С генератора. При этом возникает электромагнитный момент, который создает начальное возбуждение для генератора. Последний возбудится, и напряжение его будет приложено к катушке реле. Реле сработает и разомкнет свои контакты, автоматически отключив накопительный конденсатор от обмоток статора. При этом положении кнопка управления не будет влиять на работу асинхронного генератора.
