Результат конструкторской разработки.

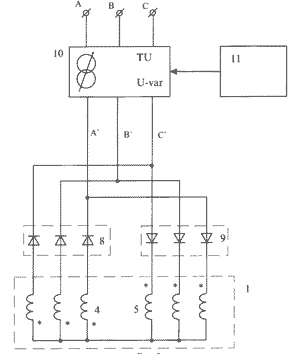

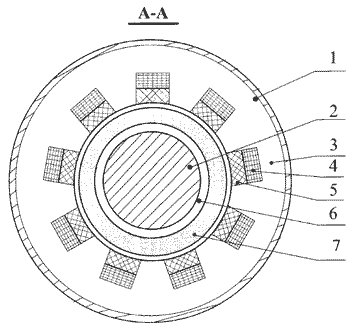

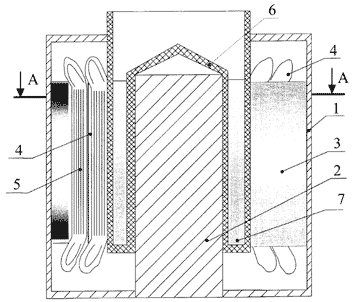

Сущность технического решения поясняется чертежами. На рис.1 представлено устройство для обработки биологических объектов электромагнитным полем, горизонтальный разрез;на рис.2 - то же, вертикальный разрез;на рис.3 - схема включения.

Рис.1

Рис.2

Рис.3.

Устройство состоит из корпуса 1, в котором закреплены ротор 2 и статор 3 с вертикальными пазами, в которых помещена обмотка 4 и 5 индуктора, между ротором и статором помещен сосуд 6, заполненный биологическим объектом 7. Обмотки 4 и 5 индуктора включены последовательно и в «звезду», а с другой стороны через анодную 8 и катодную 9 группы диодов соединены с преобразователем напряжения 10, а последний - с программным блоком 11.

Конструктивно индуктор выполнен аналогично статору трехфазного асинхронного электродвигателя с числом полюсов, равным 2р, где р=1-12.

Ротор 2 выполнен массивным из любого ферромагнитного материала. Сосуд для биологического объекта выполняется изнемагнитного материала (например, оргстекло). В качестве преобразователя напряжения используется автотрансформатор или тиристорный регулятор напряжения, способный изменять напряжение от 0 до номинального. Программный блок включает реле времени, пусковую и защитную аппаратуру.

Устройство работает следующим образом. Сосуд 6 с биологическим объектом помещают между ротором 2 и статором 3.

Программным блоком 11 задают выдержку времени, напряжение (индукцию) и подают трехфазное напряжение А, В, С. Обмотки 4, 5 статора 3 через диоды катодной и анодной групп 8 и 9, преобразователь напряжения 10 подключаются к трехфазному напряжению А, В, С. В объеме сосуда создается магнитное поле, индуцируемое обмотками 4 и 5. Это магнитное поле перемещается по кругу, вращается.

Скорость вращения магнитного поля определяется по формуле:w=4p¦/р, где¦=50 Гц;р - число пар полюсов. При р=1 в диапазоне частот от 2 до 400 Гц можно получить скорость вращения магнитного поляw=25,13 -5026,54 с ^-1. Это достигается за счет применения двух обмоток, включенных последовательно и в «звезду», а с другой стороны - за счет катодной и анодной группы диодов.

После истечения определенного времени, необходимого для обработки биологического объекта, программный блок отключает преобразователь напряжения и статор от сети.
