Результат выполнения конструкторской разработки.

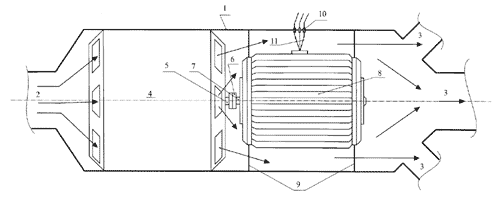

Предлагаемый газотурбогенератор содержит герметичную камеру 1 (см.рисунок), которая имеет входной 2 и выходной 3 патрубки; расширительную машину (турбину) 4 с выходным валом 5, через муфту 7 соединенную с валом 6 асинхронной машины 8, которая посредством стоек 9 крепится к корпусу герметичной камеры 1. Проходные изоляторы 10 соединены с одной стороны с сетью 11 (А, В, С) и с зажимами 12 электрической машины 8.

Газотурбогенератор работает следующим образом. Газ высокого давления поступает во входной патрубок 2 герметичной камеры 1, проходит через турбину 4, создавая при этом вращающий момент и снижая давление. Газ низкого давления проходит в пространстве между корпусом герметичной камеры 1 и корпусом электрической машины 8, поступает к выходным патрубкам 3 и далее в газопровод. Зажимы 12 асинхронной машины 8 соединены через проходные изоляторы 10 с сетью 11. При увеличении скорости вращения асинхронной машины выше скорости вращения магнитного поля (w>w₀)асинхронная машина переходит в режим генераторного торможения с отдачей активной мощности в сеть. Теоретически скорость вращения асинхронной машины в генераторном режиме может изменяться в пределахw₀<><µпри сохранении="" частоты="" тока.="" в="" действительности="" высокие="" скорости="" не="" используются="" по="" условиям="" ограничения="" потерь="" и="" сохранения="" высокого="" кпд.="" реально="" скорость="" может="" изменяться="" на="" 15-20%,="" в="" пределах="" критического="">

Предлагаемый газотурбогенератор имеет следующие преимущества:

- возможность изготовления агрегатов на большой диапазон мощностей;

- простота устройства и высокая надежность благодаря асинхронной машине;

- возможность согласовать турбогенератор с питающей сетью, так как асинхронная машина с короткозамкнутым ротором отдает в сеть активную мощность при неизменной частоте тока в широком диапазоне изменения скорости вращения;

- повышенный кпд системы за счет того, что газ, выходящий из турбины, охлаждает электрическую машину.
