Результат выполнения конструкторской разработки.

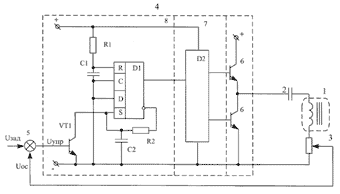

Схема импульсного ультразвукового генератора содержит магнитострикционный излучатель 1(см.рисунок), обмотка которого последовательно соединена с конденсатором 2 и датчиком тока 3; квазирезонансный преобразователь частоты 4 с сумматором 5 на входе и двумя силовыми транзисторами 6 на выходе, которые соединены последовательно между собой и с конденсатором 2, а базами - с формирователем импульсов 7, задающим генератором импульсов 8.

Задающий генератор импульсов 8 выполнен на логическом элементе, например триггереd1. Импульсы имеют постоянную длительность, заданную цепьюr1c1. Период следования импульсов определяют параметры элементовvt1, r2, c2. Формирователь импульсов 7 формирует импульсы определенной длительности и в противофазе подает на базы силовых транзисторов 6. Обычно в импульсном преобразователе к моменту закрывания силовых транзисторов ток, протекающий через них, максимальный, квазирезонансный режим (как в данном случае) отличается тем, что к моменту закрывания силовых транзисторов 6 их коллекторный ток близок к нулю, что снижает потери. Уменьшение тока к моменту закрывания обеспечивают элементы устройства: индуктивность обмотки магнитострикционного излучателя 1 и емкость конденсатора 2. От резонансного преобразователя он отличается тем, что частота преобразования не определяется резонансной частотой коллекторной нагрузки. Благодаря этому можно автоматически регулировать частоту преобразования, настраивая магнитострикционный излучатель 1 на собственную резонансную частоту, что увеличивает эффективность работы и стабилизирует параметры температурного режима или внешних возмущающих воздействий.

Импульсный ультразвуковой генератор работает следующим образом. При подаче питающего напряжения « + » « - » транзисторvt1задающего генератора 8 закрыт, частота генератора возрастает и определяется параметрами: сопротивлениемr1и емкостью С1. Силовые транзисторы 6 переключаются с такой же частотой, при этом происходит заряд и разряд конденсатора 2, что и формирует мощные импульсы в обмотке магнитострикционного излучателя 1. Пропорционально этим импульсам в датчике тока 3 формируется сигнал управления. При достижении резонансной частоты возрастает ток, и возрастает сигнал в датчике тока 3, этот сигнал поступает в сумматор 5, в котором формируется сигнал управленияuупр, транзисторvt1открывается, и происходит стабилизация частоты задающего генератора импульсов 8.

Таким образом, независимо от температурного режима или внешних возмущающих воздействий импульсный ультразвуковой генератор работает в резонансном режиме с максимальной отдачей энергии.
